Трубопровод гидравлический ковша 14034660

Трубопровод гидравлический ковша 14034660

← Трубопровод гидравлический стрелы 14034660 Трубопровод гидравлический рукояти 14034660 (часть 1) →

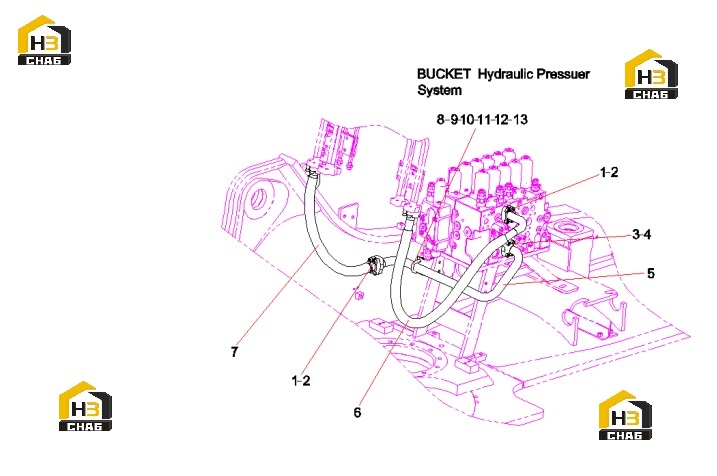

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Flange, Split
Каталожный номер:B210780000244
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screw M10x30 GB70.1 10.9
Каталожный номер:A210204000354
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw M10x35 GB70.1 10.9
Каталожный номер:A210204000215
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring
Каталожный номер:B230101000456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Tube group
Каталожный номер:11531616
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose AS
Каталожный номер:60041191
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose AS
Каталожный номер:60065987
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bracket
Каталожный номер:11144202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw M10x30GB70.1 10.9
Каталожный номер:A210204000354
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 10 GB97.1
Каталожный номер:24000637
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:U type bolt
Каталожный номер:11160698
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:A210307000036
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer 10 GB96.1
Каталожный номер:60060546
Комплект:2
Примечание:
