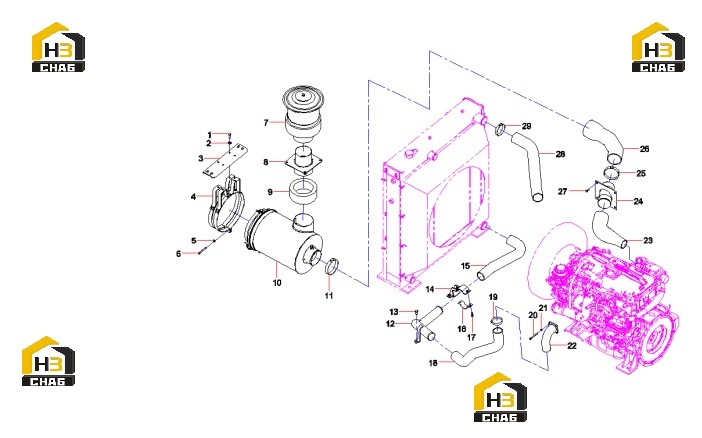

Система впускная 13527496

← Радиатор 60271257 Воздухоочиститель a222100000410 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:8

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210491000121

Комплект:8

Примечание:

№ на схеме:3

Наименование:bracket

Каталожный номер:13662310

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clamp AS, air cleaner housing

Каталожный номер:13662313

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer, Gear Thrust

Каталожный номер:A210491000120

Комплект:10

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000295

Комплект:2

Примечание:

№ на схеме:7

Наименование:Precleaner

Каталожный номер:A222100000410

Комплект:1

Примечание:

№ на схеме:8

Наименование:Tube, Air Inlet

Каталожный номер:12787331

Комплект:1

Примечание:

№ на схеме:9

Наименование:Foam

Каталожный номер:12786391

Комплект:1

Примечание:

№ на схеме:10

Наименование:Air cleaner AS FRG130333

Каталожный номер:60210376

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:A229900002220

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe

Каталожный номер:13555267

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket, pipe

Каталожный номер:13555245

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose, charge air

Каталожный номер:13463255

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp

Каталожный номер:13465381

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:23000066

Комплект:4

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:13555264

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clamp

Каталожный номер:B229900001059

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000097

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:22

Наименование:Tube, engine air inlet

Каталожный номер:13555270

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose, air inlet, rear

Каталожный номер:13463257

Комплект:1

Примечание:

№ на схеме:24

Наименование:Tube, air intake AS

Каталожный номер:13463105

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clamp, T-bolt

Каталожный номер:A229900002683

Комплект:2

Примечание:

№ на схеме:26

Наименование:Hose, air inlet, front

Каталожный номер:13463258

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:28

Наименование:Hose, intake air

Каталожный номер:13463254

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clamp, T-bolt

Каталожный номер:21004569

Комплект:2

Примечание:
