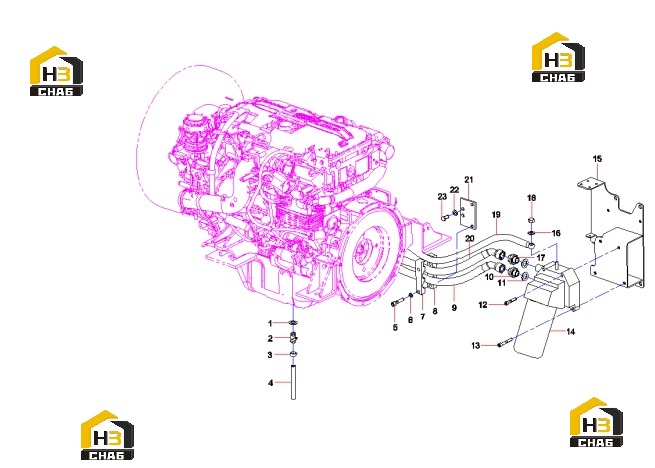

Система топливная 13971830

← Фильтр воздушный frg130333 60210376 Комплектующие топливного фильтра 13971830 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:B229900004644

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve AS, drain

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp, Hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil drain

Каталожный номер:12213205

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M12x55 GB70.1 10.9

Каталожный номер:21027533

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer 12 GB93

Каталожный номер:24000513

Комплект:2

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:13360389

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:13360390

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose AS 1SN20-DKOL-DKOL45

Каталожный номер:60285833

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fitting

Каталожный номер:11282651

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bushing, copper

Каталожный номер:12356467

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt M10x70 GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M10x55 GB70.1 10.9

Каталожный номер:A210204000335

Комплект:2

Примечание:

№ на схеме:14

Наименование:Filter, fuel-water seperator

Каталожный номер:13434714

Комплект:1

Примечание:

№ на схеме:15

Наименование:Mount

Каталожный номер:13009882

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bushing, copper

Каталожный номер:12697333

Комплект:2

Примечание:

№ на схеме:17

Наименование:Fitting

Каталожный номер:A820205000942

Комплект:2

Примечание:

№ на схеме:18

Наименование:nut

Каталожный номер:12697332

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose AS

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:20

Наименование:Hose AS 1SN20-DKOL45-730

Каталожный номер:60285834

Комплект:1

Примечание:

№ на схеме:21

Наименование:bracket

Каталожный номер:13466575

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210491000121

Комплект:20

Примечание:

№ на схеме:23

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:7

Примечание:
