Система кондиционирования воздуха 13517339

← Трубопровод возврата масла 13657741 Комплектующие системы кондиционирования воздуха 60168171 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

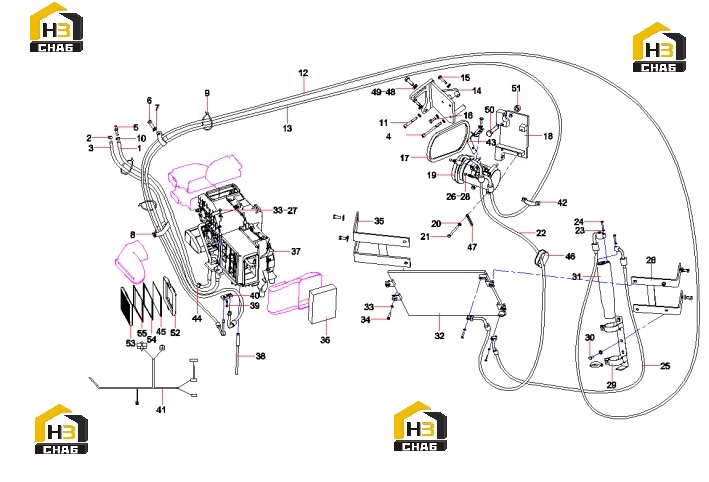

№ на схеме:1

Наименование:Hose

Каталожный номер:12926943

Комплект:1

Примечание:

№ на схеме:2

Наименование:Split Flow Gear Pump

Каталожный номер:60166495

Комплект:1

Примечание:

№ на схеме:3

Наименование:reducer tube

Каталожный номер:13133606

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe joint

Каталожный номер:12876535

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:9

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210491000121

Комплект:13

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:60086357

Комплект:6

Примечание:

№ на схеме:9

Наименование:Tie, Cable

Каталожный номер:A239900000066

Комплект:90

Примечание:

№ на схеме:10

Наименование:Split Flow Gear Pump

Каталожный номер:60166393

Комплект:3

Примечание:

№ на схеме:11

Наименование:Bolt M10x55 GB5782 10.9

Каталожный номер:A210110000447

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose, liquid

Каталожный номер:60001239

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, suction

Каталожный номер:60224079

Комплект:1

Примечание:

№ на схеме:14

Наименование:Compressor Bracket

Каталожный номер:14211290

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000029

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:17

Наименование:Belt, V-type

Каталожный номер:A230106000321

Комплект:1

Примечание:

№ на схеме:18

Наименование:adjusting plate

Каталожный номер:13554671

Комплект:1

Примечание:

№ на схеме:19

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer 8 GB97.1

Каталожный номер:24000633

Комплект:17

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210108000097

Комплект:4

Примечание:

№ на схеме:22

Наименование:Hose, discharge

Каталожный номер:60001233

Комплект:1

Примечание:

№ на схеме:23

Наименование:washer 6 GB97.1

Каталожный номер:24000632

Комплект:7

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000081

Комплект:4

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:60001238

Комплект:1

Примечание:

№ на схеме:26

Наименование:right support of condenser

Каталожный номер:13466335

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210111000323

Комплект:7

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bracker, dryer clamp

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt, socket head M8x16 GB70.1 10.9

Каталожный номер:A210204000340

Комплект:2

Примечание:

№ на схеме:31

Наименование:Dryer

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:32

Наименование:Condenser

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer 8 GB96.1

Каталожный номер:60060565

Комплект:11

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A210111000092

Комплект:4

Примечание:

№ на схеме:35

Наименование:left support of condenser

Каталожный номер:13466471

Комплект:1

Примечание:

№ на схеме:36

Наименование:Filter

Каталожный номер:60250669

Комплект:1

Примечание:

№ на схеме:37

Наименование:Assembly, air conditioner

Каталожный номер:60168171

Комплект:1

Примечание:

№ на схеме:38

Наименование:Hose, drain

Каталожный номер:A229900009481

Комплект:1

Примечание:

№ на схеме:39

Наименование:Screw M6x25 GB70.1 Grade 10.9

Каталожный номер:24002251

Комплект:1

Примечание:

№ на схеме:40

Наименование:Plate

Каталожный номер:60250668

Комплект:1

Примечание:

№ на схеме:41

Наименование:Electric system of air conditioner

Каталожный номер:10473304

Комплект:1

Примечание:

№ на схеме:42

Наименование:Washer, Gear Thrust

Каталожный номер:A210491000120

Комплект:9

Примечание:

№ на схеме:43

Наименование:The fixed bracket for the

Каталожный номер:12049464

Комплект:1

Примечание:

№ на схеме:44

Наименование:Clamp

Каталожный номер:60149606

Комплект:3

Примечание:

№ на схеме:45

Наименование:Inner air filter

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:46

Наименование:Grommet

Каталожный номер:11779657

Комплект:1

Примечание:

№ на схеме:47

Наименование:Clip

Каталожный номер:A230200000170

Комплект:1

Примечание:

№ на схеме:48

Наименование:Bolt

Каталожный номер:A210204000343

Комплект:2

Примечание:

№ на схеме:49

Наименование:Washer

Каталожный номер:A210444000001

Комплект:2

Примечание:

№ на схеме:50

Наименование:Bolt M16x90 GB5783 10.9

Каталожный номер:A210111000347

Комплект:1

Примечание:

№ на схеме:51

Наименование:Nut

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:52

Наименование:rear cover plate component

Каталожный номер:13626481

Комплект:1

Примечание:

№ на схеме:53

Наименование:front cover plate

Каталожный номер:13626490

Комплект:1

Примечание:

№ на схеме:54

Наименование:Combined seal pad of Air filter core

Каталожный номер:11908118

Комплект:1

Примечание:

№ на схеме:55

Наименование:Filter core cover plate

Каталожный номер:11907017

Комплект:1

Примечание:
