Механизм управления ходом 13916377

Механизм управления ходом 13916377

← Узел воздуховода 61018426 Сиденье водителя и консоли управления 13658195 →

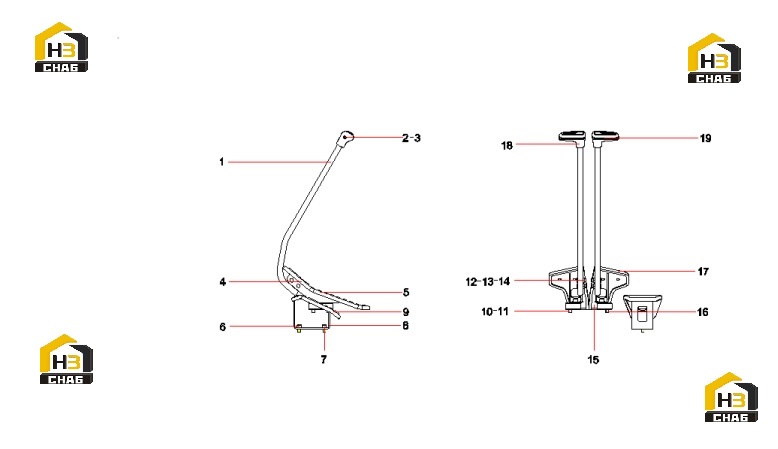

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Control Lever
Каталожный номер:13162846
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 4 GB97.1
Каталожный номер:60060562
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt, socket head
Каталожный номер:A210210000030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Backup sleeve of pedal
Каталожный номер:12010268
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Right backup plate of pedal Asy.
Каталожный номер:12009972
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 8 GB93
Каталожный номер:24000511
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt, socket head M8x16 GB70.1 10.9
Каталожный номер:A210204000340
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pedal
Каталожный номер:12004584
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pedal sleeve
Каталожный номер:12002592
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw M10x20 GB70.1 12.9
Каталожный номер:A210204000313
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Block
Каталожный номер:11571909
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:A210307000036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:A210111000197
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer, Gear Thrust
Каталожный номер:A210491000120
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Left backup plate of pedal
Каталожный номер:12003641
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt, socket head M10x16 GB70.1 10.9
Каталожный номер:A210204000334
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Backup sleeve of pedal
Каталожный номер:12009258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:right handle
Каталожный номер:12691132
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:left Handle
Каталожный номер:12688927
Комплект:1
Примечание:
