Компоненты распределительного клапана 60318588 (часть 1)

Компоненты распределительного клапана 60318588 (часть 1)

← Компоненты распределительного клапана (правый ход) 60318588 Компоненты распределительного клапана (стрела) 60318588 (часть 2) →

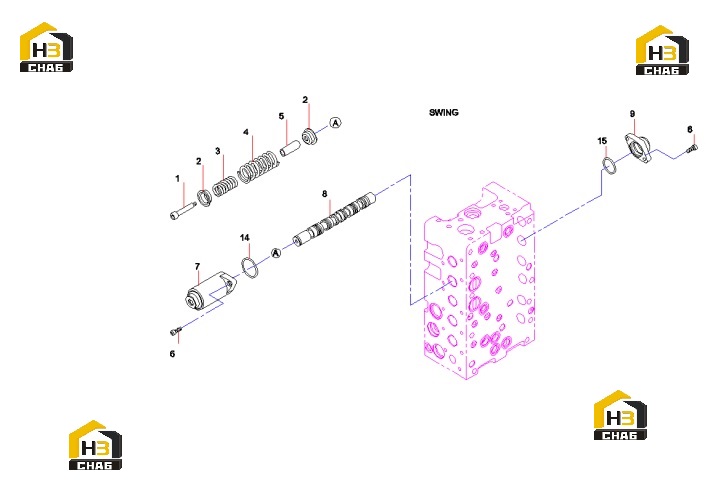

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt, socket head
Каталожный номер:60008819
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Seat
Каталожный номер:60008823
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Spring
Каталожный номер:60008770
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Spring
Каталожный номер:60008769
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Ring, retaining
Каталожный номер:60008818
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt, socket head
Каталожный номер:60008721
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Cap, pilot
Каталожный номер:60100505
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Spool, valve, swing
Каталожный номер:60100485
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cap
Каталожный номер:60008789
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:60100514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-ring
Каталожный номер:60050051
Комплект:1
Примечание:
