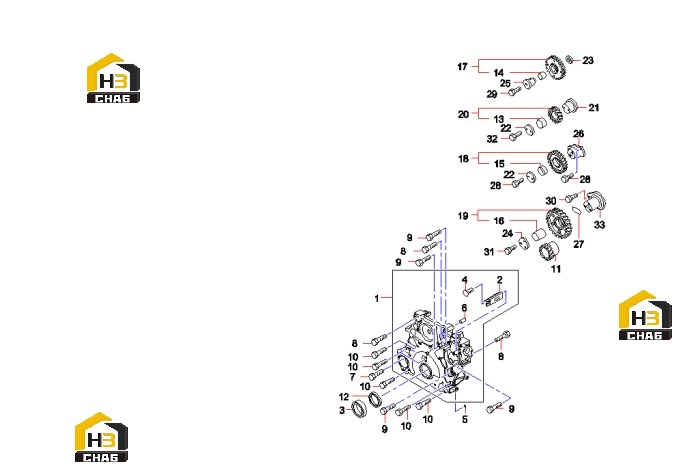

Компоненты механизма газораспределения 60289524

← Вал распределительный и система клапанов 60289524 Датчик давления масла, болты и штекеры 60289524 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CASE ASSY,TIMING GEAR

Каталожный номер:60289152

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLATE,TIMING GEAR CASE

Каталожный номер:60289154

Комплект:1

Примечание:

№ на схеме:3

Наименование:OIL SEAL,TIMING GEAR CASE

Каталожный номер:60289155

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW,ENG BREATHER

Каталожный номер:60289013

Комплект:2

Примечание:

№ на схеме:5

Наименование:O-RING,TIMING GEAR CASE

Каталожный номер:60289156

Комплект:1

Примечание:

№ на схеме:6

Наименование:PIN,TIMING POWER TRAIN CASE

Каталожный номер:60289157

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt MF140236 with flange

Каталожный номер:B229900004974

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt MF140240 with flange

Каталожный номер:B229900004976

Комплект:3

Примечание:

№ на схеме:9

Наименование:BOLT,TIMING GEAR CASE

Каталожный номер:60289158

Комплект:4

Примечание:

№ на схеме:10

Наименование:BOLT,ENG BREATHER

Каталожный номер:60289017

Комплект:8

Примечание:

№ на схеме:11

Наименование:GEAR,CRANKSHAFT

Каталожный номер:60289159

Комплект:1

Примечание:

№ на схеме:12

Наименование:OIL SLINGER,CRANKSHAFT,FR

Каталожный номер:60289160

Комплект:1

Примечание:

№ на схеме:13

Наименование:BUSHING,TIMING GEAR TRAIN

Каталожный номер:60289161

Комплект:1

Примечание:

№ на схеме:14

Наименование:BUSHING,TIMING GEAR TRAIN

Каталожный номер:60289162

Комплект:1

Примечание:

№ на схеме:15

Наименование:BUSHING,TIMING GEAR TRAIN

Каталожный номер:60289163

Комплект:1

Примечание:

№ на схеме:16

Наименование:BUSHING,TIMING GEAR TRAIN

Каталожный номер:60289164

Комплект:1

Примечание:

№ на схеме:17

Наименование:GEAR ASSY,CAM IDLER

Каталожный номер:60289165

Комплект:1

Примечание:

№ на схеме:18

Наименование:GEAR ASSY,CAM IDLER 2ND

Каталожный номер:60289166

Комплект:1

Примечание:

№ на схеме:19

Наименование:GEAR ASSY,INJECTION PUMP

Каталожный номер:60289167

Комплект:1

Примечание:

№ на схеме:20

Наименование:GEAR ASSY,CAM IDLER 3RD

Каталожный номер:60289168

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHAFT,CAM IDLER 3RD GEAR

Каталожный номер:60289169

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLATE,CAM IDLER GEAR

Каталожный номер:60289170

Комплект:2

Примечание:

№ на схеме:23

Наименование:PLATE,CAM IDLER GEAR

Каталожный номер:60289171

Комплект:1

Примечание:

№ на схеме:24

Наименование:PLATE,INJECTION PUMP IDLER

Каталожный номер:60289172

Комплект:1

Примечание:

№ на схеме:25

Наименование:SHAFT,CAM IDLER GEAR

Каталожный номер:60289173

Комплект:1

Примечание:

№ на схеме:26

Наименование:SHAFT,CAM IDLER 2ND GEAR

Каталожный номер:60289174

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-RING,TIMING GEAR TRAIN

Каталожный номер:60289175

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT,TIMING GEAR TRAIN

Каталожный номер:60289176

Комплект:4

Примечание:

№ на схеме:29

Наименование:BOLT,TIMING GEAR TRAIN

Каталожный номер:60289177

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt MS146004 with flange

Каталожный номер:B229900004990

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt MS146021 with flange

Каталожный номер:B229900004993

Комплект:3

Примечание:

№ на схеме:32

Наименование:BOLT,TIMING GEAR TRAIN

Каталожный номер:60289178

Комплект:2

Примечание:

№ на схеме:33

Наименование:SHAFT,INJECTION PUMP IDLER

Каталожный номер:60289179

Комплект:1

Примечание:
