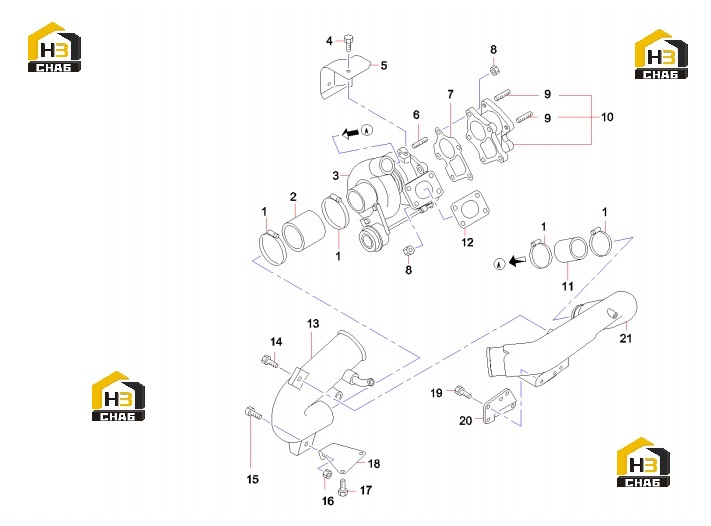

Комплектующие турбонагнетателя 60289534

← Коллектор выпускной 60289534 Система рециркуляции 60289534 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp T/C

Каталожный номер:60289251

Комплект:4

Примечание:

№ на схеме:2

Наименование:Hose T/C

Каталожный номер:60289247

Комплект:1

Примечание:

№ на схеме:3

Наименование:Turbocharger assy

Каталожный номер:60289234

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt exhaust manifold

Каталожный номер:60289230

Комплект:2

Примечание:

№ на схеме:5

Наименование:Cover T/C

Каталожный номер:60289238

Комплект:1

Примечание:

№ на схеме:6

Наименование:STUD,T/C

Каталожный номер:60290031

Комплект:5

Примечание:

№ на схеме:7

Наименование:Gasket T/C exhaust gas inlet hole

Каталожный номер:60289239

Комплект:1

Примечание:

№ на схеме:8

Наименование:Nut exhaust manifold

Каталожный номер:60289229

Комплект:9

Примечание:

№ на схеме:9

Наименование:STUD,T/C

Каталожный номер:60290032

Комплект:3

Примечание:

№ на схеме:10

Наименование:pipe T/C to exhaust pipe

Каталожный номер:60289240

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose T/C

Каталожный номер:60289246

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gasket T/C

Каталожный номер:60289248

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe eng air intake

Каталожный номер:60289231

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt T/C

Каталожный номер:60289250

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT,T/C

Каталожный номер:60290033

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut MF434105 with flange

Каталожный номер:B229900004835

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt T/C

Каталожный номер:60289249

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bracket T/C air pipe

Каталожный номер:60289237

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:B229900005079

Комплект:4

Примечание:

№ на схеме:20

Наименование:BRACKET,T/C AIR PIPE

Каталожный номер:60290034

Комплект:1

Примечание:

№ на схеме:21

Наименование:pipe T/C to inlet mainfold

Каталожный номер:60289241

Комплект:1

Примечание:
