Комплектующие гидравлической системы стрелы 13969700 (часть 1)

Комплектующие гидравлической системы стрелы 13969700 (часть 1)

← Трубопровод гидравлической системы стрелы 13969700 Комплектующие гидравлической системы стрелы 13969700 (часть 2) →

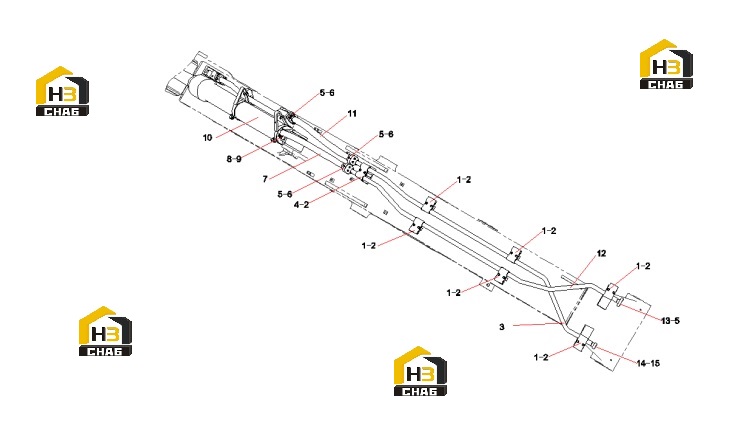

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe clip
Каталожный номер:13884679
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M12x30 GB70.1 10.9
Каталожный номер:A210204000337
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Steel Pipe Assy. SY215C.3.1B.2
Каталожный номер:13885374
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe clip
Каталожный номер:13881621
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Flange, Split
Каталожный номер:B210780000693
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:A210204000366
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose AS
Каталожный номер:60068308
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Flange, Split
Каталожный номер:B210780000004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw M12x45 GB70.1 10.9
Каталожный номер:A210204000462
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:20T Cylinder, arm
Каталожный номер:60270929
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose AS
Каталожный номер:60037640
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Steel Pipe Assy SY215C.3.1B.3
Каталожный номер:13885420
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:A210204000366
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Flange, Split
Каталожный номер:B210780000244
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw M10x40 GB70.1 10.9
Каталожный номер:A210204000355
Комплект:4
Примечание:
