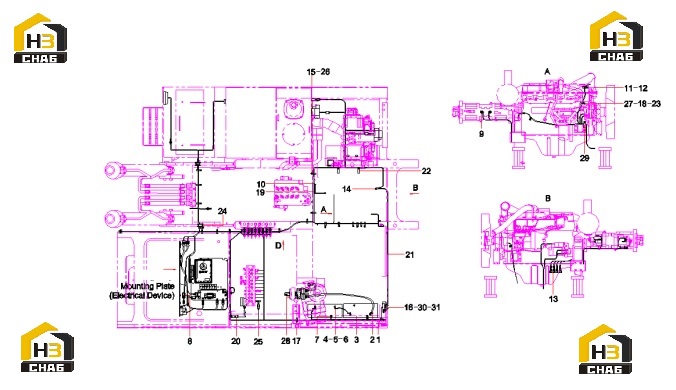

Комплектующие электрической системы экскаватора 13971634 (часть 1)

← Система электрическая кабины 13971634 Комплектующие электрической системы экскаватора 13971634 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Power Supply Line

Каталожный номер:13654121

Комплект:1

Примечание:

№ на схеме:2

Наименование:power line SY60.5C.8

Каталожный номер:12537763

Комплект:1

Примечание:

№ на схеме:3

Наименование:Battery

Каталожный номер:60190637

Комплект:2

Примечание:

№ на схеме:4

Наименование:Wire, power

Каталожный номер:60012793

Комплект:1

Примечание:

№ на схеме:5

Наименование:Terminal Group, Battery Positive

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:6

Наименование:Terminal Group, Battery Negative

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000323

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nut M6GB6170 10

Каталожный номер:23000169

Комплект:4

Примечание:

№ на схеме:9

Наименование:Sensor, pressure

Каталожный номер:60217140

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 8 GB97.1

Каталожный номер:24000633

Комплект:10

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:60086354

Комплект:8

Примечание:

№ на схеме:12

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:21

Примечание:

№ на схеме:13

Наименование:Harness, support

Каталожный номер:13364963

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 8 GB96.1

Каталожный номер:60060565

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:3

Примечание:

№ на схеме:16

Наименование:Switch, battery disconnect

Каталожный номер:60133547

Комплект:1

Примечание:

№ на схеме:17

Наименование:protecting ring

Каталожный номер:A820606030059

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cable, battery

Каталожный номер:A810201058132

Комплект:1

Примечание:

№ на схеме:20

Наименование:Receptacle, power

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cable, battery

Каталожный номер:60173565

Комплект:1

Примечание:

№ на схеме:22

Наименование:Strap, nylon 20x179 φ12.5

Каталожный номер:60260292

Комплект:6

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:A210204000130

Комплект:1

Примечание:

№ на схеме:24

Наименование:Grommet

Каталожный номер:11779657

Комплект:2

Примечание:

№ на схеме:25

Наименование:Sensor, pressure

Каталожный номер:60217141

Комплект:9

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210491000121

Комплект:21

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:1

Примечание:

№ на схеме:28

Наименование:power switch SY215C9M3KS.8A

Каталожный номер:13843788

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clamp

Каталожный номер:11420499

Комплект:1

Примечание:

№ на схеме:30

Наименование:Washer 6 GB96.1

Каталожный номер:60238783

Комплект:2

Примечание:

№ на схеме:31

Наименование:Screw M6x25 GB70.1 Grade 10.9

Каталожный номер:24002251

Комплект:2

Примечание:
