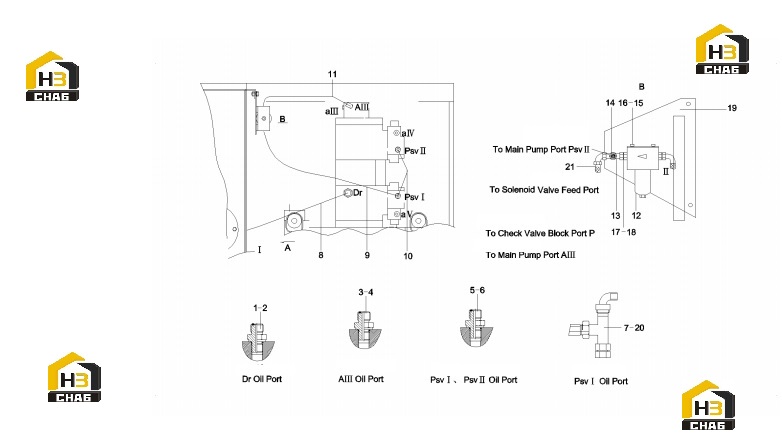

Трубопровод гидронасоса 11670272

← Соединения трубопровода распределительного клапана 11670322 Фильтр b229900000063 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:60045363

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:3

Наименование:Joint,tube

Каталожный номер:60075658

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector, screen

Каталожный номер:60045372

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:2

Примечание:

№ на схеме:7

Наименование:Connector, three-way, adjustable

Каталожный номер:60045380

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose,rubber

Каталожный номер:11548550

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose,rubber

Каталожный номер:11667458

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:12018792

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:12022632

Комплект:1

Примечание:

№ на схеме:12

Наименование:Filter

Каталожный номер:B229900000063

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector,pipe

Каталожный номер:60072956

Комплект:1

Примечание:

№ на схеме:14

Наименование:Joint,tube

Каталожный номер:60072958

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M8x12 GB70.1 10.9

Каталожный номер:A210204000339

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:17

Наименование:Joint,pipe

Каталожный номер:11595426

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:A210609000045

Комплект:2

Примечание:

№ на схеме:19

Наименование:Plate GP

Каталожный номер:11862550

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector, three-way, adjustable

Каталожный номер:60045383

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:60072955

Комплект:1

Примечание:
