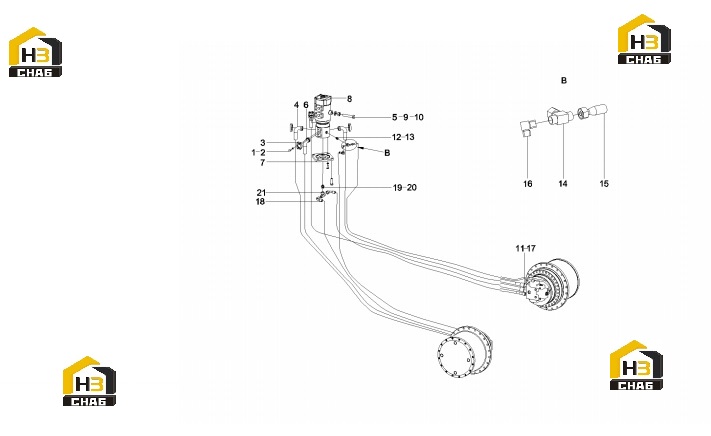

Соединения трубопровода бортовых редукторов 11705072

← Система гусениц 11705072 Демпфер поворотной платформы 10398371 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:A210204000354

Комплект:16

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000001

Комплект:24

Примечание:

№ на схеме:3

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:11709764

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210307000029

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:11709766

Комплект:2

Примечание:

№ на схеме:7

Наименование:Plate, transition

Каталожный номер:A820101212141

Комплект:1

Примечание:

№ на схеме:8

Наименование:Joint, swivel

Каталожный номер:A229900001758

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210110000233

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210491000132

Комплект:17

Примечание:

№ на схеме:11

Наименование:Joint

Каталожный номер:60045360

Комплект:4

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:60045355

Комплект:3

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:3

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:60055930

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose,rubber

Каталожный номер:11548927

Комплект:2

Примечание:

№ на схеме:16

Наименование:Connector, three-way, adjustable

Каталожный номер:60045383

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:4

Примечание:

№ на схеме:18

Наименование:Hose,rubber

Каталожный номер:11548924

Комплект:2

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:60045357

Комплект:3

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:3

Примечание:

№ на схеме:21

Наименование:Connector, three-way, adjustable

Каталожный номер:60045377

Комплект:1

Примечание:
