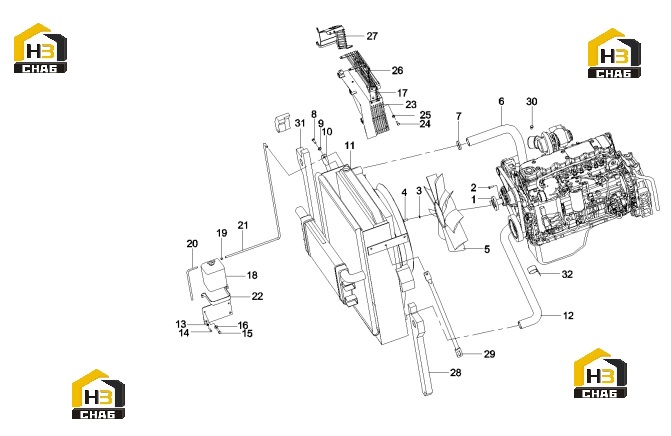

Система охлаждения a810102090159

← Система выхлопная a810102070214 Радиатор 60108317 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sleeve, Spacer

Каталожный номер:A229900003092

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210405000011

Комплект:11

Примечание:

№ на схеме:4

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:7

Примечание:

№ на схеме:5

Наименование:Fan

Каталожный номер:60058775

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, Radiator Outlet

Каталожный номер:11592536

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hoop, hose

Каталожный номер:A229900001348

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bolt M16x25 GB5783 10.9

Каталожный номер:A210111000366

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:10

Наименование:Support

Каталожный номер:A820299001254

Комплект:1

Примечание:

№ на схеме:11

Наименование:Radiator

Каталожный номер:60108317

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose, Radiator Inlet

Каталожный номер:A820606011038

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000001

Комплект:6

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:6

Примечание:

№ на схеме:15

Наименование:Screw M8x20 GB70.1 10.9

Каталожный номер:A210204000220

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:17

Наименование:Guard, Fan (LH, Middle)

Каталожный номер:11784712

Комплект:1

Примечание:

№ на схеме:18

Наименование:Tank GP, reserve

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hoop, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:A820606030367

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:A820606030372

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bracket

Каталожный номер:A810102099060

Комплект:1

Примечание:

№ на схеме:23

Наименование:Guard, Fan (LH)

Каталожный номер:A810102094034

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:23000066

Комплект:10

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210491000120

Комплект:10

Примечание:

№ на схеме:26

Наименование:Guard, Fan (Middle)

Каталожный номер:A810102094033

Комплект:1

Примечание:

№ на схеме:27

Наименование:Guard, Fan (RH)

Каталожный номер:A810102094032

Комплект:1

Примечание:

№ на схеме:28

Наименование:Seal

Каталожный номер:A820699000855

Комплект:1

Примечание:

№ на схеме:29

Наименование:Support

Каталожный номер:A820299002144

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plug

Каталожный номер:A820503002605

Комплект:1

Примечание:

№ на схеме:31

Наименование:Seal

Каталожный номер:A820699000858

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clip

Каталожный номер:A810102090040

Комплект:1

Примечание:
