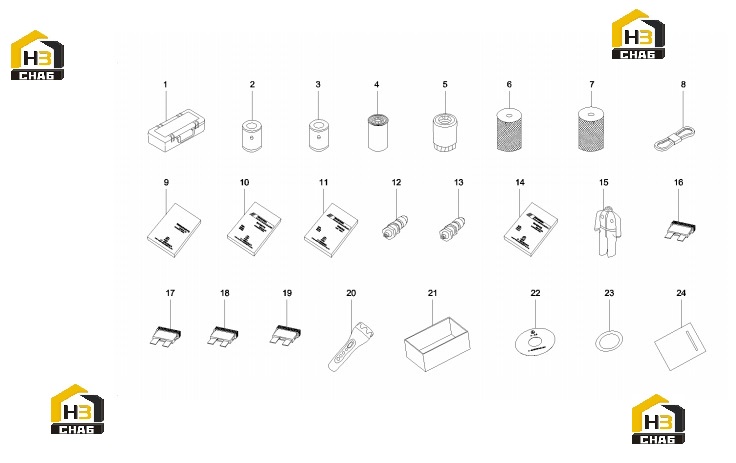

Набор для эксплуатации 12193515

← Кольца уплотнительные 12193515 Головки ключей и комплектующие 10442741 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tool, attached

Каталожный номер:10442741

Комплект:1

Примечание:

№ на схеме:2

Наименование:Element, fuel filter

Каталожный номер:60035096

Комплект:1

Примечание:

№ на схеме:3

Наименование:Element, primary fuel filter

Каталожный номер:60033346

Комплект:1

Примечание:

№ на схеме:4

Наименование:Filter, fuel

Каталожный номер:B222100000444

Комплект:1

Примечание:

№ на схеме:5

Наименование:Filter, machine oil

Каталожный номер:B222100000303

Комплект:1

Примечание:

№ на схеме:6

Наименование:Element, safety, air cleaner

Каталожный номер:A222100000272

Комплект:1

Примечание:

№ на схеме:7

Наименование:Element, primary, air cleaner

Каталожный номер:A222100000271

Комплект:1

Примечание:

№ на схеме:8

Наименование:V-belt

Каталожный номер:A230106000321

Комплект:1

Примечание:

№ на схеме:9

Наименование:Operation Manual

Каталожный номер:B220299000067

Комплект:1

Примечание:

№ на схеме:10

Наименование:SY215C9 hydraulic crawler

Каталожный номер:12188798

Комплект:1

Примечание:

№ на схеме:11

Наименование:SY215C9 spare parts drawing

Каталожный номер:12188810

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:5

Примечание:

№ на схеме:13

Наименование:Fitting, grease

Каталожный номер:B229900000379

Комплект:5

Примечание:

№ на схеме:14

Наименование:Manual, operation and

Каталожный номер:11826337

Комплект:1

Примечание:

№ на схеме:15

Наименование:Suit, working, service worker

Каталожный номер:A550300000008

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fuse, plate type

Каталожный номер:A241300000019

Комплект:10

Примечание:

№ на схеме:17

Наименование:Fuse, plate type

Каталожный номер:A241300000016

Комплект:10

Примечание:

№ на схеме:18

Наименование:Fuse, plate type

Каталожный номер:A241300000017

Комплект:10

Примечание:

№ на схеме:19

Наименование:Fuse, plate type

Каталожный номер:A241300000018

Комплект:5

Примечание:

№ на схеме:20

Наименование:Work lamp, portable

Каталожный номер:A241100000596

Комплект:1

Примечание:

№ на схеме:21

Наименование:Box, accessory

Каталожный номер:60041997

Комплект:1

Примечание:

№ на схеме:22

Наименование:CD, excavator maintenance

Каталожный номер:11826364

Комплект:1

Примечание:

№ на схеме:23

Наименование:Catch, lock

Каталожный номер:A229900005005

Комплект:1

Примечание:

№ на схеме:24

Наименование:Label

Каталожный номер:59000039

Комплект:1

Примечание:
