Козырек солнцезащитный 11773045

Козырек солнцезащитный 11773045

← Крышка кондиционера и кронштейны кабины 11773045 Стенка боковая кабины 11654149 →

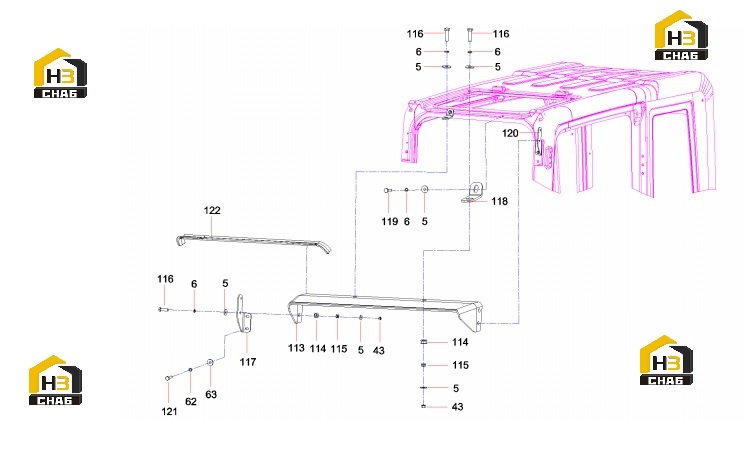

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210405000007
Комплект:31
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210401000017
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Nut
Каталожный номер:A210307000015
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:Washer
Каталожный номер:A210401000016
Комплект:43
Примечание:
0 ₽
шт
№ на схеме:63
Наименование:Washer
Каталожный номер:A210405000006
Комплект:34
Примечание:
0 ₽
шт
№ на схеме:113
Наименование:Visor, sun
Каталожный номер:10169779
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:114
Наименование:Grommet
Каталожный номер:10173429
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:115
Наименование:Bushing, steel
Каталожный номер:10173445
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:116
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:117
Наименование:Bracket,right
Каталожный номер:11709314
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:118
Наименование:Bracket,upper
Каталожный номер:11709309
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:119
Наименование:Bolt
Каталожный номер:A210111000079
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:120
Наименование:Left Bracket
Каталожный номер:11709311
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:121
Наименование:Bolt
Каталожный номер:A210111000079
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:122
Наименование:Strip, seal
Каталожный номер:60003269
Комплект:1
Примечание:
