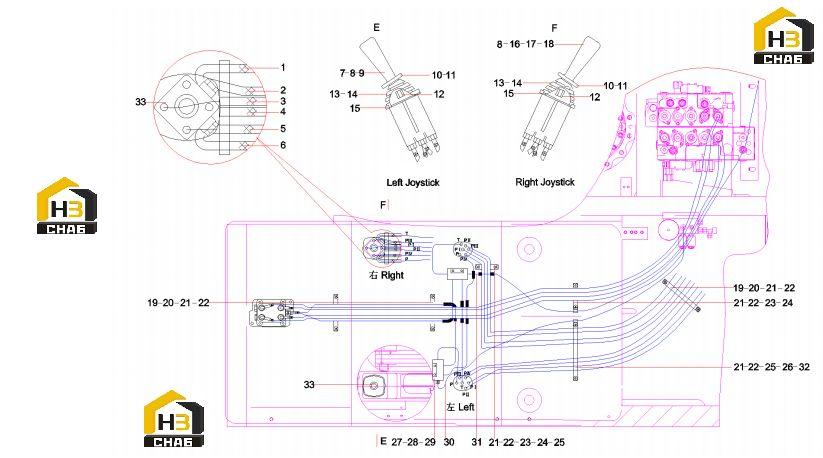

Управление гидравлической системой sy210c6c1k.1.4.1 13093287

← Соединения гидравлической системы sy210c6c1k.1.4.1 13093287 Клапан контрольно-регулирующий 60227366 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103000982

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rubber hose

Каталожный номер:B230103004260

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose AS

Каталожный номер:B230103002653

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103007511

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103004390

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103000985

Комплект:1

Примечание:

№ на схеме:7

Наименование:Joystick, left

Каталожный номер:B229900001613

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw, self-tapping

Каталожный номер:A210264000022

Комплект:1

Примечание:

№ на схеме:9

Наименование:Insertion piece

Каталожный номер:60116344

Комплект:1

Примечание:

№ на схеме:10

Наименование:Handle, grip

Каталожный номер:11050165

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210308000006

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:A210307000025

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hood

Каталожный номер:A229900006446

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hood

Каталожный номер:A229900001028

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate

Каталожный номер:A229900001027

Комплект:1

Примечание:

№ на схеме:16

Наименование:Joystick, right

Каталожный номер:B229900001614

Комплект:1

Примечание:

№ на схеме:17

Наименование:Switch

Каталожный номер:A241200000875

Комплект:1

Примечание:

№ на схеме:18

Наименование:Insertion piece

Каталожный номер:A229900006438

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gasket, rubber

Каталожный номер:11602341

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plate, pressure

Каталожный номер:11243372

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000511

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plate, pressure

Каталожный номер:11243374

Комплект:1

Примечание:

№ на схеме:24

Наименование:Gasket, rubber

Каталожный номер:11602348

Комплект:1

Примечание:

№ на схеме:25

Наименование:Gasket, rubber

Каталожный номер:11602359

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate, pressure

Каталожный номер:11243400

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:24000512

Комплект:1

Примечание:

№ на схеме:28

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:1

Примечание:

№ на схеме:30

Наименование:Rubber hose

Каталожный номер:B230103003282

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose

Каталожный номер:B230103003202

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:33

Наименование:Valve, pilot, manual

Каталожный номер:B220401001302

Комплект:1

Примечание:
