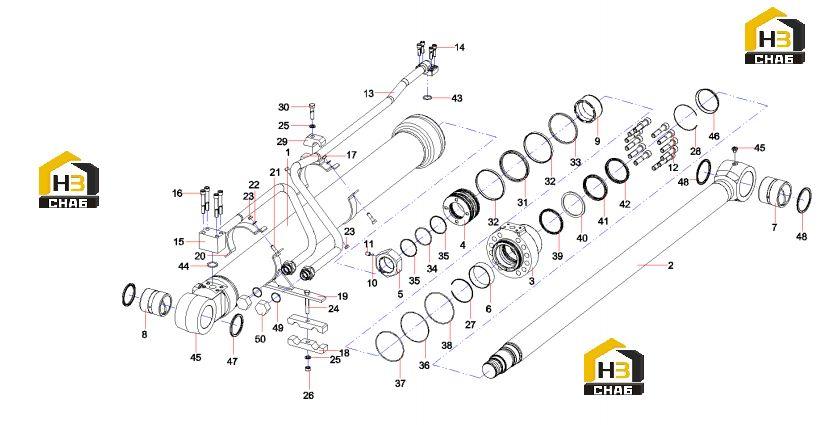

Цилиндр стрелы правый sy210c6c2 13416539

← Цилиндр стрелы левый sy210c6c2k 13416543 Трубопровод смазки стрелы 11777805 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TUBE S/A

Каталожный номер:60280409

Комплект:1

Примечание:

№ на схеме:2

Наименование:PISTON ROD S/A

Каталожный номер:60280402

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEAD END COVER

Каталожный номер:60280387

Комплект:1

Примечание:

№ на схеме:4

Наименование:PISTON

Каталожный номер:60280398

Комплект:1

Примечание:

№ на схеме:5

Наименование:PISTON ROD NUT

Каталожный номер:60280401

Комплект:1

Примечание:

№ на схеме:6

Наименование:BI-METAL BUSH

Каталожный номер:60280379

Комплект:1

Примечание:

№ на схеме:7

Наименование:BUSH

Каталожный номер:60280380

Комплект:1

Примечание:

№ на схеме:8

Наименование:BUSH (CLEVIS)

Каталожный номер:60280039

Комплект:1

Примечание:

№ на схеме:9

Наименование:H.E.CUSHION BUSH

Каталожный номер:60280386

Комплект:1

Примечание:

№ на схеме:10

Наименование:CH.ALLOY STEEL BALL

Каталожный номер:60279990

Комплект:1

Примечание:

№ на схеме:11

Наименование:HEX.SOC.SET SCREW

Каталожный номер:60279989

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEX.SOC.HD.CAP.SCREW

Каталожный номер:60279995

Комплект:12

Примечание:

№ на схеме:13

Наименование:PIPE S/A-2 (LH)

Каталожный номер:60280395

Комплект:1

Примечание:

№ на схеме:14

Наименование:HEX.HD.CAP SCREW

Каталожный номер:60280044

Комплект:4

Примечание:

№ на схеме:15

Наименование:PIPE S/A

Каталожный номер:60280394

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEX.SOC.HD.CAP SCREW

Каталожный номер:60280390

Комплект:4

Примечание:

№ на схеме:17

Наименование:CLAMP S/A

Каталожный номер:60280385

Комплект:1

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:60280383

Комплект:2

Примечание:

№ на схеме:19

Наименование:CLAMP S/A

Каталожный номер:60280384

Комплект:1

Примечание:

№ на схеме:20

Наименование:CLAMP

Каталожный номер:60280381

Комплект:2

Примечание:

№ на схеме:21

Наименование:HEX.HD.BOLT

Каталожный номер:60280003

Комплект:4

Примечание:

№ на схеме:22

Наименование:SPRING WASHER

Каталожный номер:60280004

Комплект:4

Примечание:

№ на схеме:23

Наименование:HEX.NUT (M10)

Каталожный номер:60280005

Комплект:4

Примечание:

№ на схеме:24

Наименование:HEX.HD.BOLT

Каталожный номер:60280388

Комплект:1

Примечание:

№ на схеме:25

Наименование:SPRING WASHER

Каталожный номер:60280009

Комплект:2

Примечание:

№ на схеме:26

Наименование:HEX.NUT

Каталожный номер:60280389

Комплект:1

Примечание:

№ на схеме:27

Наименование:SNAP RING

Каталожный номер:60280408

Комплект:1

Примечание:

№ на схеме:28

Наименование:SNAP RING

Каталожный номер:60280407

Комплект:1

Примечание:

№ на схеме:29

Наименование:CLAMP

Каталожный номер:60280382

Комплект:1

Примечание:

№ на схеме:30

Наименование:HEX.HD.BOLT

Каталожный номер:60280047

Комплект:1

Примечание:

№ на схеме:31

Наименование:PISTON SEAL

Каталожный номер:60280403

Комплект:1

Примечание:

№ на схеме:32

Наименование:PISTON BEARING

Каталожный номер:60280399

Комплект:2

Примечание:

№ на схеме:33

Наименование:PISTON BEARING

Каталожный номер:60280400

Комплект:1

Примечание:

№ на схеме:34

Наименование:O-RING

Каталожный номер:60280391

Комплект:1

Примечание:

№ на схеме:35

Наименование:BACK UP RING

Каталожный номер:60280376

Комплект:2

Примечание:

№ на схеме:36

Наименование:BACK UP RING

Каталожный номер:60280378

Комплект:1

Примечание:

№ на схеме:37

Наименование:WIPER

Каталожный номер:60280059

Комплект:1

Примечание:

№ на схеме:38

Наименование:O-RING

Каталожный номер:60280392

Комплект:1

Примечание:

№ на схеме:39

Наименование:ROD SEAL

Каталожный номер:60280406

Комплект:1

Примечание:

№ на схеме:40

Наименование:BACK UP RING

Каталожный номер:60280377

Комплект:1

Примечание:

№ на схеме:41

Наименование:ROD SEAL

Каталожный номер:60280405

Комплект:1

Примечание:

№ на схеме:42

Наименование:WIPER

Каталожный номер:60280410

Комплект:1

Примечание:

№ на схеме:43

Наименование:WIPER GUARD

Каталожный номер:60280066

Комплект:1

Примечание:

№ на схеме:44

Наименование:O-RING

Каталожный номер:60280027

Комплект:1

Примечание:

№ на схеме:45

Наименование:PROTECTION

Каталожный номер:60280024

Комплект:2

Примечание:

№ на схеме:46

Наименование:WIPER GUARD

Каталожный номер:60280411

Комплект:1

Примечание:

№ на схеме:47

Наименование:DUST WIPER

Каталожный номер:60280064

Комплект:2

Примечание:

№ на схеме:48

Наименование:WIPER (CE)

Каталожный номер:60280026

Комплект:2

Примечание:

№ на схеме:49

Наименование:O-RING

Каталожный номер:60280393

Комплект:2

Примечание:

№ на схеме:50

Наименование:PROTECTION CAP

Каталожный номер:60280404

Комплект:2

Примечание:
