Трубопровод насоса sy210c6c1k.1.4.2 13091686

Трубопровод насоса sy210c6c1k.1.4.2 13091686

← Труборовод гидравлической системы sy210c6c1k.1.4.3 13093288 Фильтр масляный b229900000063 →

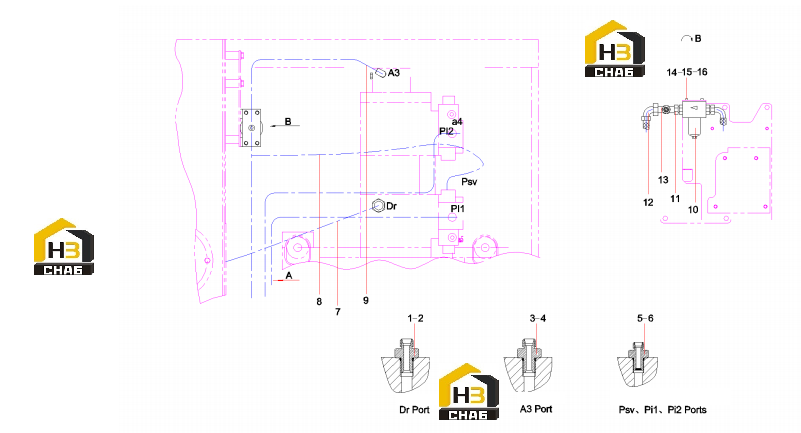

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:A820205000942
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring
Каталожный номер:B230101000356
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector
Каталожный номер:A820205000941
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring
Каталожный номер:B230101000090
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector, filter
Каталожный номер:60020078
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Rubber hose
Каталожный номер:B230103001239
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rubber hose
Каталожный номер:B230103000993
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Rubber hose
Каталожный номер:B230103003704
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Filter, oil
Каталожный номер:B229900000063
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Fitting, Tee
Каталожный номер:B210780000016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Connector
Каталожный номер:B210780000418
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Fitting, Elbow
Каталожный номер:B210780000024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw M8x12GB70.1 10.9
Каталожный номер:A210204000339
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:24000511
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:24000633
Комплект:4
Примечание:
