Трубопровод гидравлической системы sy210c6c1k.1.4 13093814

Трубопровод гидравлической системы sy210c6c1k.1.4 13093814

← Комплектующие экскаватора sy210c6c2k.1a 13820574 Соединения гидравлической системы sy210c6c1k.1.4.1 13093287 →

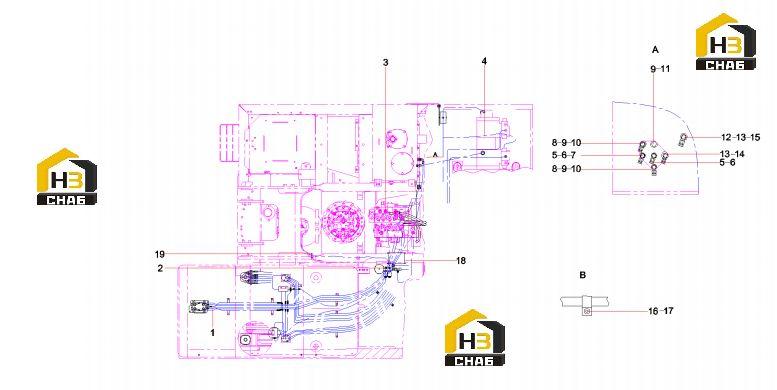

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PPC Pipeline SY210C6C1K.1.4.1
Каталожный номер:13093287
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Electromagnetic valve pipeline
Каталожный номер:13093289
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Main valve pipeline
Каталожный номер:13093288
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Main pump pipeline
Каталожный номер:13091686
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector
Каталожный номер:A820205000839
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring 10.9x2.3(JISB2401)
Каталожный номер:A230101000247
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector
Каталожный номер:B210780000418
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector
Каталожный номер:A820205000838
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring 16.7x3.5JISB2401
Каталожный номер:A230101000243
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Fitting, Elbow
Каталожный номер:B210780000024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plug
Каталожный номер:A820205001027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Connector
Каталожный номер:A820205002377
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:A229900001581
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Connector
Каталожный номер:A820205000837
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Connector
Каталожный номер:B210780001310
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Harness clamp
Каталожный номер:60086357
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt
Каталожный номер:A210111000199
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Sleeve, rubber
Каталожный номер:11779657
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Clamp, harness
Каталожный номер:60086354
Комплект:1
Примечание:
