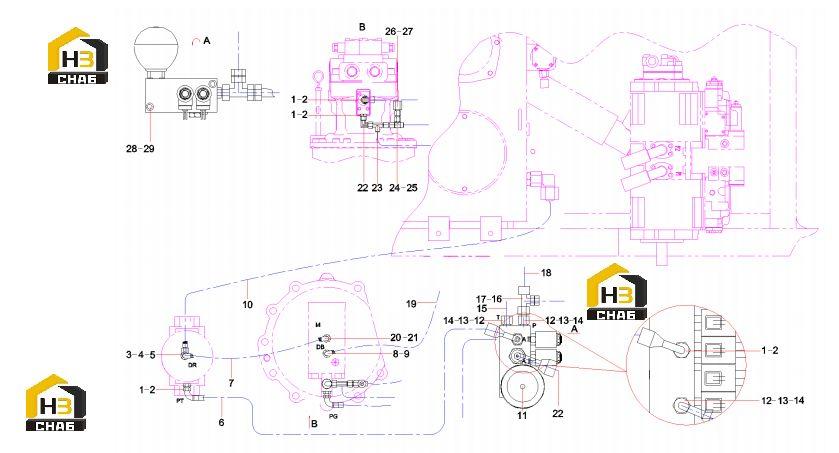

Трубопровод электромагнитного клапана sy210c6c1 13093289

← Клапан пилотный b220401001302 Клапан 2-секционный электромагнитный 60170601 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000940

Комплект:4

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:4

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205000962

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fitting, Tee

Каталожный номер:B210780001007

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber hose

Каталожный номер:B230103001456

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103001223

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:A820205000942

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:B230103005407

Комплект:1

Примечание:

№ на схеме:11

Наименование:2-Section Electromagnetic Valve

Каталожный номер:60170601

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:A820205000961

Комплект:3

Примечание:

№ на схеме:13

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:3

Примечание:

№ на схеме:14

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:3

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103001649

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fitting, Tee

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose Assembly

Каталожный номер:B230103005739

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rubber Hose

Каталожный номер:60233615

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:A820205000948

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:B210780000418

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:B210780000170

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:B210780001045

Комплект:2

Примечание:

№ на схеме:25

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:1

Примечание:

№ на схеме:26

Наименование:Adapter, relay

Каталожный номер:A820205000944

Комплект:1

Примечание:

№ на схеме:27

Наименование:Relay, pressure

Каталожный номер:B240700000255

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210204000017

Комплект:2

Примечание:

№ на схеме:29

Наименование:Washer 10GB1230

Каталожный номер:A210491000120

Комплект:2

Примечание:
