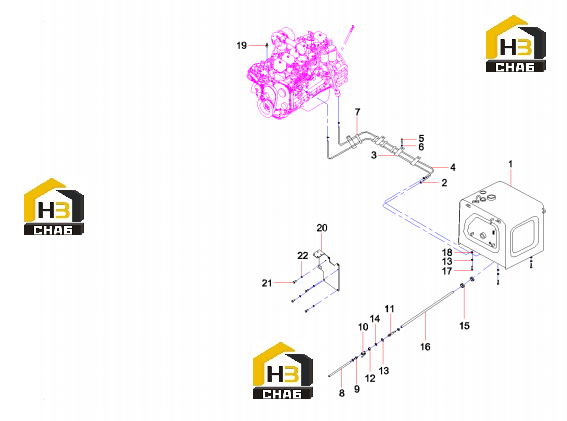

Система топливная 12229858

← Сапан воздухоочистителя a222100000410 Бак топливный 11861794 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank GP, fuel

Каталожный номер:11861794

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hoop

Каталожный номер:A210855000003

Комплект:7

Примечание:

№ на схеме:3

Наименование:Harness clamp

Каталожный номер:60149606

Комплект:4

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:A820606030423

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000512

Комплект:4

Примечание:

№ на схеме:7

Наименование:Tie, Cable

Каталожный номер:A239900000066

Комплект:4

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:11273607

Комплект:1

Примечание:

№ на схеме:9

Наименование:Adapter

Каталожный номер:11331654

Комплект:1

Примечание:

№ на схеме:10

Наименование:Switch, fuel

Каталожный номер:60046622

Комплект:1

Примечание:

№ на схеме:11

Наименование:Adapter

Каталожный номер:11251714

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:7

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000514

Комплект:1

Примечание:

№ на схеме:15

Наименование:Grommet

Каталожный номер:11348391

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:11789551

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:6

Примечание:

№ на схеме:19

Наименование:Pressure sensor

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:20

Наименование:Plate GP

Каталожный номер:12225304

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000639

Комплект:4

Примечание:
