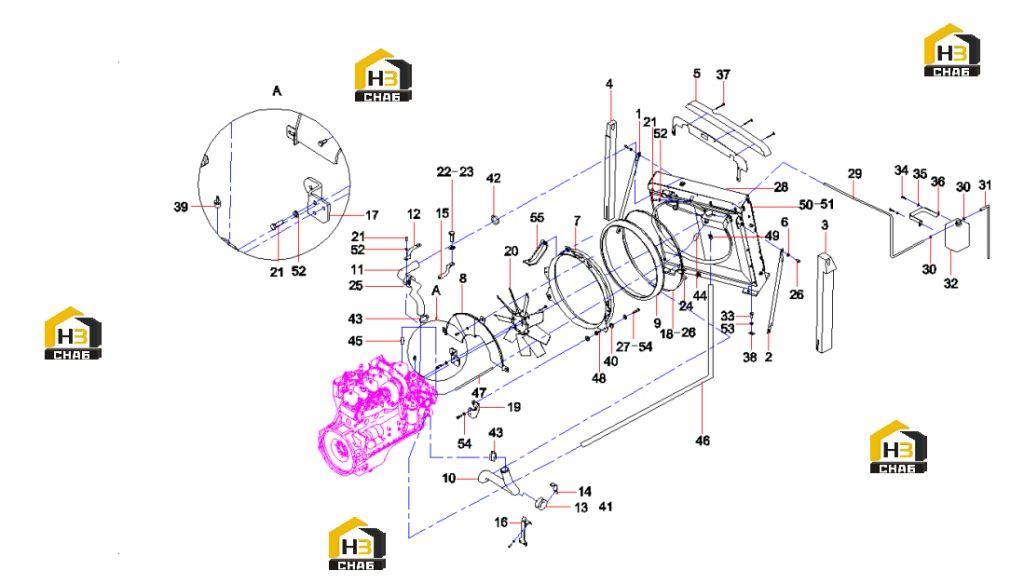

Система охлаждения двигателя sy210c6c2kwo ac.1.3 13862716

← Глушитель 12229771 Радиатор 60185921 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sleeve

Каталожный номер:12171497

Комплект:1

Примечание:

№ на схеме:2

Наименование:Support

Каталожный номер:12222955

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sponge, left

Каталожный номер:12161025

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sponge, right

Каталожный номер:12300652

Комплект:1

Примечание:

№ на схеме:5

Наименование:spongeSY205C6C1K.1.3.3-9C

Каталожный номер:12519027

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:4

Примечание:

№ на схеме:7

Наименование:Wind ring - guide

Каталожный номер:12277389

Комплект:1

Примечание:

№ на схеме:8

Наименование:Protective net of fan

Каталожный номер:12277388

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cover, rubber

Каталожный номер:A820606011232

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose, radiator (lower)

Каталожный номер:12216113

Комплект:1

Примечание:

№ на схеме:11

Наименование:Water-intake cooling rubber pipe

Каталожный номер:12280938

Комплект:1

Примечание:

№ на схеме:12

Наименование:upper tube

Каталожный номер:12281420

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sheath

Каталожный номер:12297651

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plate, bent

Каталожный номер:12297901

Комплект:1

Примечание:

№ на схеме:15

Наименование:Lower pipe

Каталожный номер:12281440

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bracket, pipe clamp

Каталожный номер:12297794

Комплект:1

Примечание:

№ на схеме:17

Наименование:Wind ring bracket

Каталожный номер:12283854

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp

Каталожный номер:A229900005171

Комплект:1

Примечание:

№ на схеме:19

Наименование:Wind ring bracket

Каталожный номер:12283855

Комплект:1

Примечание:

№ на схеме:20

Наименование:Fan

Каталожный номер:B229900006305

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:8

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000639

Комплект:9

Примечание:

№ на схеме:23

Наименование:Bolt M12x45GB5783 10.9

Каталожный номер:A210111000119

Комплект:6

Примечание:

№ на схеме:24

Наименование:Locker

Каталожный номер:A229900004514

Комплект:1

Примечание:

№ на схеме:25

Наименование:T-type anchor ear

Каталожный номер:B229900001059

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:4

Примечание:

№ на схеме:27

Наименование:BoltM12x55GB5783 10.9

Каталожный номер:A210111000118

Комплект:3

Примечание:

№ на схеме:28

Наименование:Radiator

Каталожный номер:60185921

Комплект:1

Примечание:

№ на схеме:29

Наименование:pipeSY205C6C1K.1.3.3-31

Каталожный номер:12534457

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:5

Примечание:

№ на схеме:31

Наименование:Hose

Каталожный номер:A820606030372

Комплект:1

Примечание:

№ на схеме:32

Наименование:Tank,reservoir,liquid

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:8

Примечание:

№ на схеме:34

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:2

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bracket

Каталожный номер:A810102099060

Комплект:1

Примечание:

№ на схеме:37

Наименование:Pintle

Каталожный номер:11961759

Комплект:3

Примечание:

№ на схеме:38

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:12

Примечание:

№ на схеме:39

Наименование:Temperature sensor

Каталожный номер:A240600000215

Комплект:1

Примечание:

№ на схеме:40

Наименование:damping

Каталожный номер:12379635

Комплект:6

Примечание:

№ на схеме:41

Наименование:Sleeve

Каталожный номер:A820606030450

Комплект:1

Примечание:

№ на схеме:42

Наименование:Hoop, hose

Каталожный номер:A229900001348

Комплект:1

Примечание:

№ на схеме:43

Наименование:Clamp

Каталожный номер:A229900002031

Комплект:2

Примечание:

№ на схеме:44

Наименование:Connector

Каталожный номер:10453599

Комплект:2

Примечание:

№ на схеме:45

Наименование:Coupler, hot water pipe

Каталожный номер:10465536

Комплект:2

Примечание:

№ на схеме:46

Наименование:pipeSY205C6C1K.1.3.3-33

Каталожный номер:12534458

Комплект:1

Примечание:

№ на схеме:47

Наименование:pipeSY205C6C1K.1.3.3-34

Каталожный номер:12534459

Комплект:1

Примечание:

№ на схеме:48

Наименование:liner tubeSY205C6C1K.1.3.3.28

Каталожный номер:12520732

Комплект:3

Примечание:

№ на схеме:49

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:4

Примечание:

№ на схеме:50

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:51

Наименование:pipeSY205C6C1K.1.3.3.22

Каталожный номер:12485206

Комплект:1

Примечание:

№ на схеме:52

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:53

Наименование:Washer

Каталожный номер:24000642

Комплект:8

Примечание:

№ на схеме:54

Наименование:Washer

Каталожный номер:24000513

Комплект:10

Примечание:

№ на схеме:55

Наименование:wind ring bracket

Каталожный номер:13861642

Комплект:1

Примечание:
