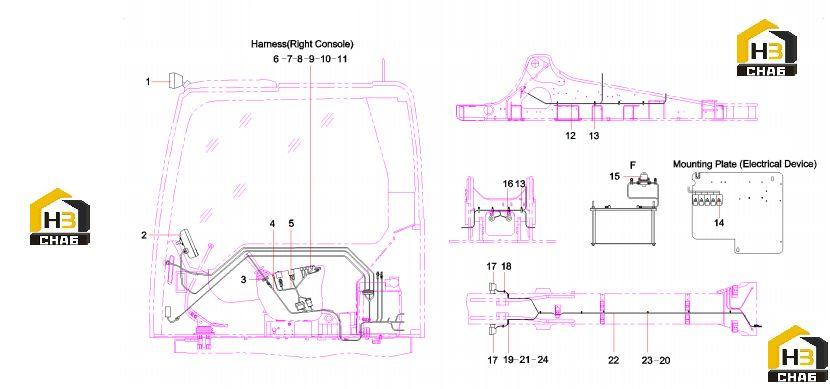

Система электрическая (часть 1) sy210c6c2k.5 13362818

← Комплектующие ковша 11859236 Система электрическая (часть 2) sy210c6c2k.5 13362818 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lamp, working

Каталожный номер:B241100000391

Комплект:2

Примечание:

№ на схеме:2

Наименование:Sany monitor

Каталожный номер:12206140

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp

Каталожный номер:A230200000170

Комплект:2

Примечание:

№ на схеме:4

Наименование:Driver's Cab Harness

Каталожный номер:13287328

Комплект:1

Примечание:

№ на схеме:5

Наименование:Harness, control switch

Каталожный номер:12215762

Комплект:1

Примечание:

№ на схеме:6

Наименование:Start switch

Каталожный номер:A241200001217

Комплект:1

Примечание:

№ на схеме:7

Наименование:Switch, fuel control

Каталожный номер:60117463

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:7

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000508

Комплект:7

Примечание:

№ на схеме:10

Наименование:Lamp, indicator, LED, red

Каталожный номер:60053220

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:2

Примечание:

№ на схеме:12

Наименование:Vehicle Body Harness

Каталожный номер:13287351

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nylon belting

Каталожный номер:60260292

Комплект:16

Примечание:

№ на схеме:14

Наименование:Intermediate Relay

Каталожный номер:60245361

Комплект:6

Примечание:

№ на схеме:15

Наименование:Contactor, direct-current

Каталожный номер:A240700000302

Комплект:1

Примечание:

№ на схеме:16

Наименование:Electrical Horn

Каталожный номер:60260625

Комплект:1

Примечание:

№ на схеме:17

Наименование:Lamp, work

Каталожный номер:60114255

Комплект:3

Примечание:

№ на схеме:18

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:11

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:24000513

Комплект:28

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:22

Наименование:Boom lamp harness

Каталожный номер:12252560

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:28

Примечание:

№ на схеме:24

Наименование:Clip

Каталожный номер:11400099

Комплект:4

Примечание:
