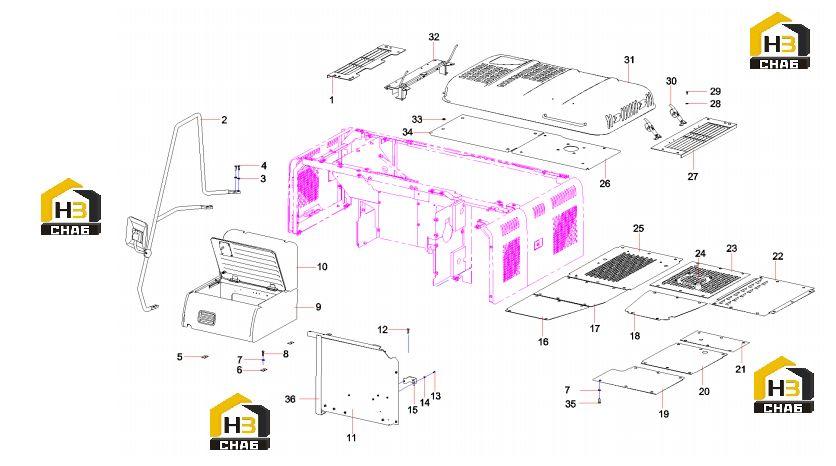

Обвес экскаватора (часть 1) sy210 13356237

← Трубопровод возврата масла sy210c6c1k.1.2.7 13090514 Обвес экскаватора (часть 2) sy210 13356237 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Coverplate, rear, upper right

Каталожный номер:11562226

Комплект:1

Примечание:

№ на схеме:2

Наименование:Handhold

Каталожный номер:A810502020139

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:6

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:A820101210712

Комплект:4

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:129

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:6

Примечание:

№ на схеме:9

Наименование:Battery Box Assy SY200E.1.6.10

Каталожный номер:12908466

Комплект:1

Примечание:

№ на схеме:10

Наименование:Trim cover SY200E.1.6.11

Каталожный номер:12908471

Комплект:1

Примечание:

№ на схеме:11

Наименование:Partition AS, front, left

Каталожный номер:11503790

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:13

Примечание:

№ на схеме:13

Наименование:Screw M8x16GB70.1 10.9

Каталожный номер:A210204000340

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:15

Наименование:Parts book, mounting bracket,

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:16

Наименование:Coverplate, bottom, fuel tank

Каталожный номер:12181098

Комплект:1

Примечание:

№ на схеме:17

Наименование:Coverplate, bottom, hydraulic tank

Каталожный номер:10723433

Комплект:1

Примечание:

№ на схеме:18

Наименование:Coverplate, bottom, main valve

Каталожный номер:A820101337218

Комплект:1

Примечание:

№ на схеме:19

Наименование:Coverplate, bottom front, cab

Каталожный номер:A820101117950

Комплект:1

Примечание:

№ на схеме:20

Наименование:Coverplate, rear middle

Каталожный номер:A820101117949

Комплект:1

Примечание:

№ на схеме:21

Наименование:Coverplate, bottom

Каталожный номер:A820101119480

Комплект:1

Примечание:

№ на схеме:22

Наименование:Coverplate, bottom, middle left

Каталожный номер:12161443

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover

Каталожный номер:11627730

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cover

Каталожный номер:A820101357570

Комплект:1

Примечание:

№ на схеме:25

Наименование:Coverplate, bottom, right

Каталожный номер:A820101117951

Комплект:1

Примечание:

№ на схеме:26

Наименование:left front

Каталожный номер:12733221

Комплект:1

Примечание:

№ на схеме:27

Наименование:Coverplate, rear, upper left

Каталожный номер:10680137

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:60060565

Комплект:8

Примечание:

№ на схеме:29

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:8

Примечание:

№ на схеме:30

Наименование:Door lock

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:31

Наименование:Engine hood GP

Каталожный номер:12169042

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bracket

Каталожный номер:11616245

Комплект:1

Примечание:

№ на схеме:33

Наименование:Sleeve

Каталожный номер:A820299000383

Комплект:5

Примечание:

№ на схеме:34

Наименование:Coverplate, middle

Каталожный номер:A810502012192

Комплект:1

Примечание:

№ на схеме:35

Наименование:Nut

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:36

Наименование:Support, front, left

Каталожный номер:A810502015051

Комплект:1

Примечание:
