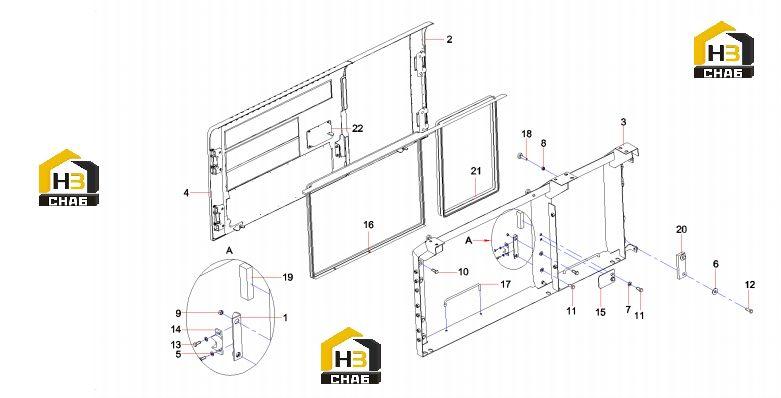

Накладка левой двери 11597551

← Кронштейн 11616245 Пластина двигателя sy215gw.1.6 13059091 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, fixing

Каталожный номер:A810502015054

Комплект:1

Примечание:

№ на схеме:2

Наименование:Weldment, door, small

Каталожный номер:A810502012130

Комплект:1

Примечание:

№ на схеме:3

Наименование:Frame, door

Каталожный номер:A810502014095

Комплект:1

Примечание:

№ на схеме:4

Наименование:Door

Каталожный номер:11597553

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:8

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000639

Комплект:4

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:A210307000001

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:24000289

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt M12x30GB5783 Dacroment

Каталожный номер:24000295

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:24000300

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:60060544

Комплект:2

Примечание:

№ на схеме:14

Наименование:Holder

Каталожный номер:A820405000009

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate, locking

Каталожный номер:A820101118440

Комплект:1

Примечание:

№ на схеме:16

Наименование:Strip, sealing

Каталожный номер:A820606030378

Комплект:1

Примечание:

№ на схеме:17

Наименование:Catch

Каталожный номер:A820301012423

Комплект:2

Примечание:

№ на схеме:18

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:4

Примечание:

№ на схеме:19

Наименование:Sponge, anti-vibration

Каталожный номер:11214168

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plate, stiffening, hinge

Каталожный номер:A820101118489

Комплект:2

Примечание:

№ на схеме:21

Наименование:Strip, sealing

Каталожный номер:A820699000227

Комплект:1

Примечание:

№ на схеме:22

Наименование:Door lock

Каталожный номер:A222200000012

Комплект:1

Примечание:
