Комплектующие распределительного клапана (часть 2) 60227784

← Комплектующие распределительного клапана (часть 1) 60227784 Редуктор b229900006314 →

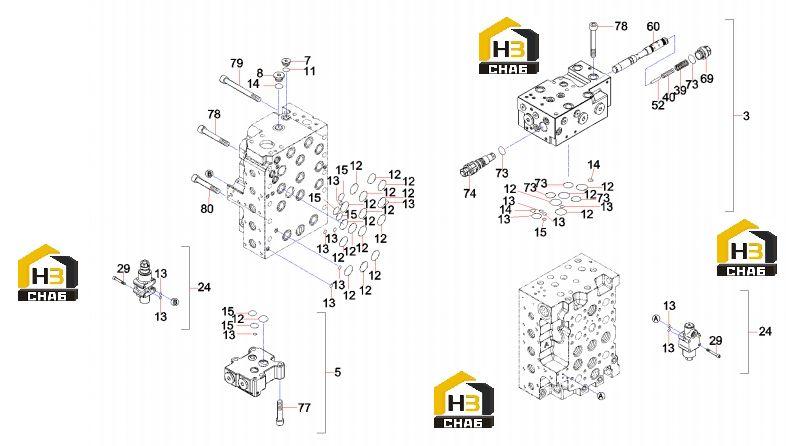

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:3

Наименование:Block-straight

Каталожный номер:60237028

Комплект:1

Примечание:

№ на схеме:5

Наименование:BLOCK BOOM priority VALVE

Каталожный номер:60281368

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:60008713

Комплект:5

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:60008710

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:60008700

Комплект:5

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:60100513

Комплект:17

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:60008696

Комплект:6

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:60008702

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:60008704

Комплект:3

Примечание:

№ на схеме:24

Наименование:Valve, maintaining

Каталожный номер:60000736

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:60008721

Комплект:40

Примечание:

№ на схеме:39

Наименование:Spring

Каталожный номер:60008762

Комплект:1

Примечание:

№ на схеме:40

Наименование:Spring

Каталожный номер:60008763

Комплект:1

Примечание:

№ на схеме:52

Наименование:Ring, retaining

Каталожный номер:60008812

Комплект:1

Примечание:

№ на схеме:60

Наименование:Spool, valve, straight travel

Каталожный номер:60008787

Комплект:1

Примечание:

№ на схеме:69

Наименование:Plug

Каталожный номер:60008715

Комплект:13

Примечание:

№ на схеме:73

Наименование:O-ring

Каталожный номер:60008705

Комплект:18

Примечание:

№ на схеме:74

Наименование:Valve, safety, main

Каталожный номер:60038117

Комплект:1

Примечание:

№ на схеме:77

Наименование:Bolt

Каталожный номер:60008717

Комплект:8

Примечание:

№ на схеме:78

Наименование:Bolt

Каталожный номер:60008718

Комплект:3

Примечание:

№ на схеме:79

Наименование:Screw

Каталожный номер:60237029

Комплект:5

Примечание:

№ на схеме:80

Наименование:Bolt

Каталожный номер:60008720

Комплект:2

Примечание:
