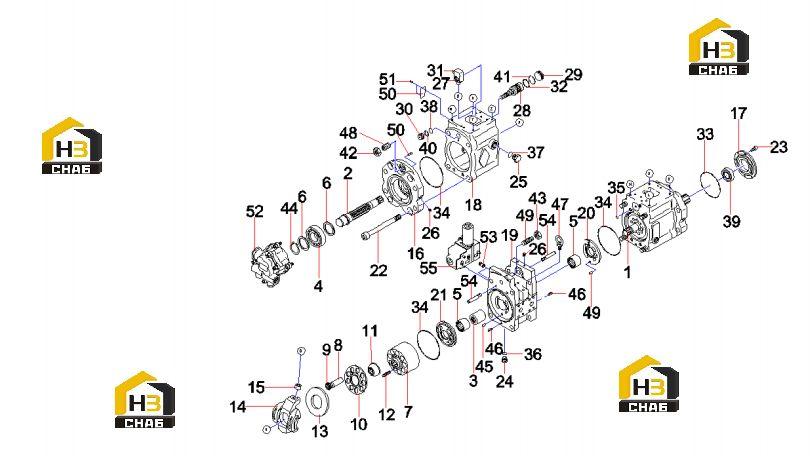

Комплектующие насоса 60281380

← Насос плунжерный 60228206 Комплектующие насоса 60000735 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sprocket

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:2

Наименование:Sprocket

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:3

Наименование:coupling spline

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:4

Наименование:Front bearing

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:5

Наименование:Bearing

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:6

Наименование:Gasket

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:7

Наименование:Body, cylinder, main pump

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:8

Наименование:Plunger

Каталожный номер:-

Комплект:18

Примечание:Modification or other

№ на схеме:9

Наименование:Slipper

Каталожный номер:-

Комплект:18

Примечание:Modification or other

№ на схеме:10

Наименование:Bracket

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:11

Наименование:Spherical bushing

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:12

Наименование:Spring

Каталожный номер:-

Комплект:18

Примечание:Modification or other

№ на схеме:13

Наименование:Plate, shoe

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:14

Наименование:Plate, swash

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:15

Наименование:Sleeve

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:16

Наименование:Support, swash plate

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:17

Наименование:Coverplate, bearing

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:18

Наименование:Pump body

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:19

Наименование:Casing, oil distribution

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:20

Наименование:Tray, oil distribution

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:21

Наименование:Tray, oil distribution

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:22

Наименование:Hexagon bolt

Каталожный номер:-

Комплект:8

Примечание:Modification or other

№ на схеме:23

Наименование:Screw, socket head

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:24

Наименование:Plug

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:25

Наименование:Plug

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:26

Наименование:Setscrew

Каталожный номер:-

Комплект:32

Примечание:Modification or other

№ на схеме:27

Наименование:Pin

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:28

Наименование:Piston

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:29

Наименование:Plate, retaining

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:30

Наименование:Plate, retaining

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:31

Наименование:Pin

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:32

Наименование:O-ring

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:33

Наименование:O-ring

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:34

Наименование:O-ring

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:35

Наименование:O-ring

Каталожный номер:-

Комплект:16

Примечание:Modification or other

№ на схеме:36

Наименование:O-ring

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:37

Наименование:O-ring

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:38

Наименование:O-ring

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:39

Наименование:Seal, oil

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:40

Наименование:Ring, retaining

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:41

Наименование:Ring, retaining

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:42

Наименование:Nut, hex

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:43

Наименование:Nut, hex

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:44

Наименование:Retaining ring

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:45

Наименование:Pin

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:46

Наименование:Pin

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:47

Наименование:Eyebolt

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:48

Наименование:Hexagon retaining bolt

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:49

Наименование:Stud

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:50

Наименование:Nameplate

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:51

Наименование:Rivet

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:52

Наименование:Pump, gear, pilot

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:53

Наименование:Valve GP, check

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:54

Наименование:assy check valve 2

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:55

Наименование:Proportional Servo Valve

Каталожный номер:-

Комплект:1

Примечание:Modification or other
