Трубопровод гидравлического бака 13014122

← Трубопровод гидравлический 13014122 Трубопровод гидравлического клапана 13014122 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

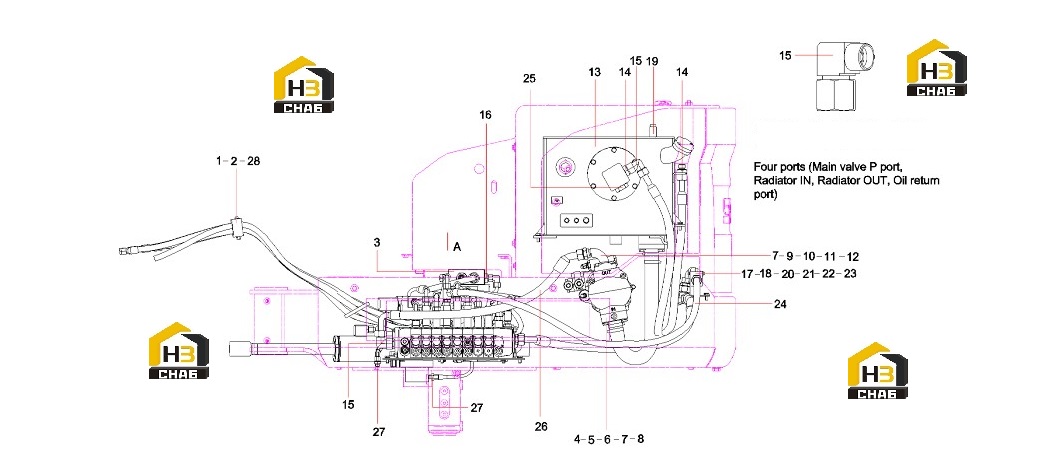

№ на схеме:1

Наименование:Clamp SY16C3Y4W.1.2-22

Каталожный номер:13063919

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M8x55GB70.1

Каталожный номер:A210204000201

Комплект:2

Примечание:

№ на схеме:3

Наименование:holding valve

Каталожный номер:60240905

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil suction steel

Каталожный номер:12979001

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:A210608000068

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000637

Комплект:12

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:B210780000895

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil out steel tube

Каталожный номер:12979036

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring 29.4x3.1JISB2401

Каталожный номер:B230101000036

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:8

Примечание:

№ на схеме:13

Наименование:oil tank SY16C3K4W.1.2.1

Каталожный номер:12984658

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe connector

Каталожный номер:21002824

Комплект:3

Примечание:

№ на схеме:15

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:3

Примечание:

№ на схеме:16

Наименование:Fitting, pipe

Каталожный номер:21007930

Комплект:2

Примечание:

№ на схеме:17

Наименование:GlobeValve

Каталожный номер:60222665

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plate SY16C3K4W.1.2-7

Каталожный номер:12978995

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug, screw

Каталожный номер:B210780000164

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M6x50GB70.1

Каталожный номер:A210204000137

Комплект:2

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:5

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000633

Комплект:12

Примечание:

№ на схеме:24

Наименование:Hose, rubber

Каталожный номер:B230103000440

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plug, screw

Каталожный номер:B210780001384

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rubber Hose

Каталожный номер:60227814

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector, pipe

Каталожный номер:B210780000176

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plate SY16C3Y4W.1.2-23

Каталожный номер:13063920

Комплект:1

Примечание:
