Соединения 13014122

Соединения 13014122

← Трубопровод насоса плунжерного 13014122 Клапан электромагнитный реверсивный 60267183 →

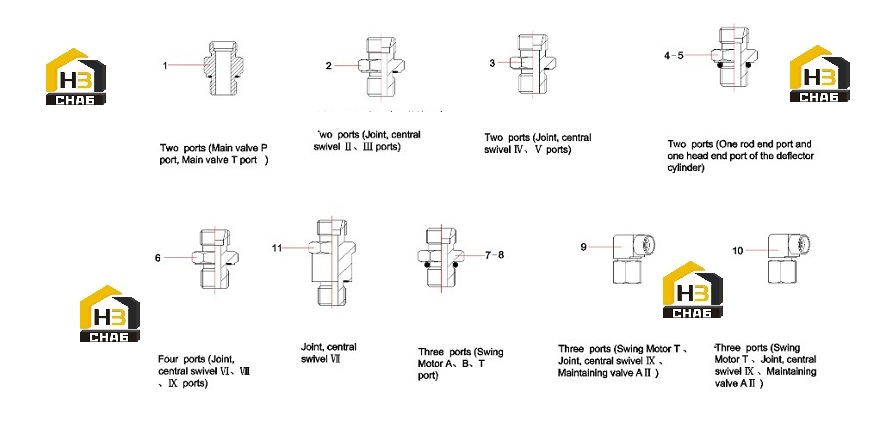

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector, pipe
Каталожный номер:B210780000141
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Connector, pipe
Каталожный номер:B210780000174
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe connector
Каталожный номер:23000531
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Fitting, pipe
Каталожный номер:21002840
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring 10.9x2.3(JISB2401)
Каталожный номер:A230101000247
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Fitting, Adapter
Каталожный номер:B210780000036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Joint
Каталожный номер:11287446
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring 13.8x2.4JISB2401
Каталожный номер:B230101000049
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Fitting, Elbow
Каталожный номер:B210780000636
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector SY16C3Y4W.1.2-25
Каталожный номер:13603282
Комплект:1
Примечание:
