Соединение шлангов цилиндров 13784011

Соединение шлангов цилиндров 13784011

← Соединения гидромоторов 13784011 Трубопровод редуктора 13784011 →

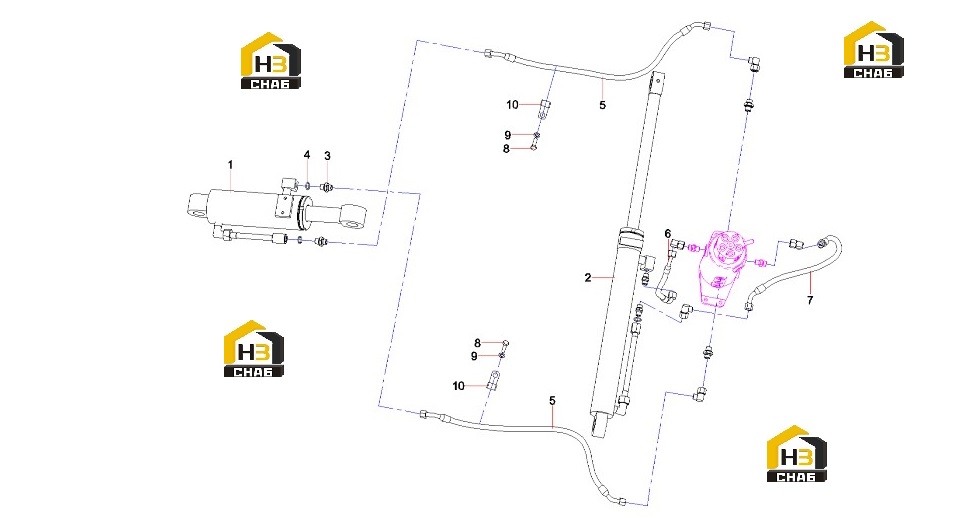

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bulldozing shovel oil cylinder
Каталожный номер:13011010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cylinder, telescopic
Каталожный номер:13010968
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector
Каталожный номер:A820205001655
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring 10.9x2.3(JISB2401)
Каталожный номер:A230101000247
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:60169728
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:60189326
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose, rubber
Каталожный номер:21032373
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M10x16GB5783
Каталожный номер:A210111000125
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:A210405000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp, harness
Каталожный номер:60086353
Комплект:2
Примечание:
