Система впуска воздуха 13016040

Система впуска воздуха 13016040

← Генератор b221000000133 Фильтр воздушный 60017230 →

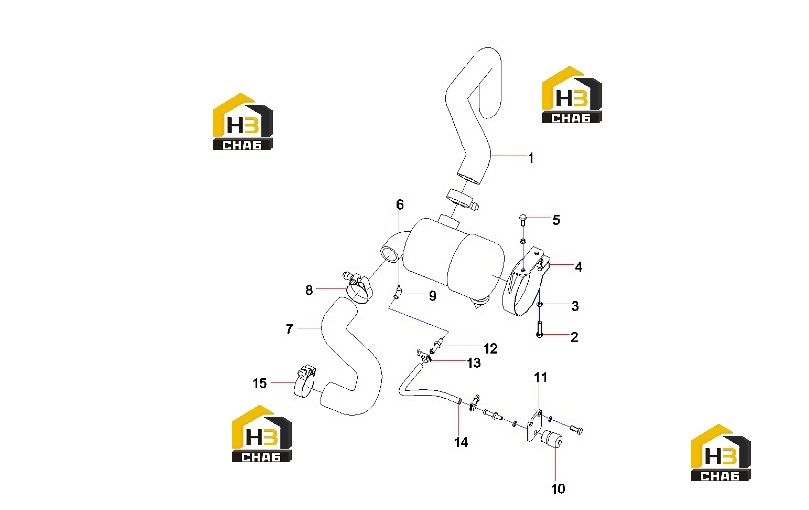

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Front air pipe
Каталожный номер:13103542
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:A210111000092
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:24000633
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clamp
Каталожный номер:12997913
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Air filter GP
Каталожный номер:60017230
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Back air pipe
Каталожный номер:13108767
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Anchor ear, T-type
Каталожный номер:60021999
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector, sensor, air cleaner
Каталожный номер:60026309
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Differential pressure indicator
Каталожный номер:60233678
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Rigid board
Каталожный номер:13066237
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Adaptor
Каталожный номер:13066238
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Clamp, hose
Каталожный номер:A229900001345
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Soft pipe
Каталожный номер:13103543
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hoop 40-60JB8870
Каталожный номер:A210855000024
Комплект:1
Примечание:
