Подлокотник правый 60282631

← Подлокотник левый 60223376 Комплектующие нижней части управления 13545024 →

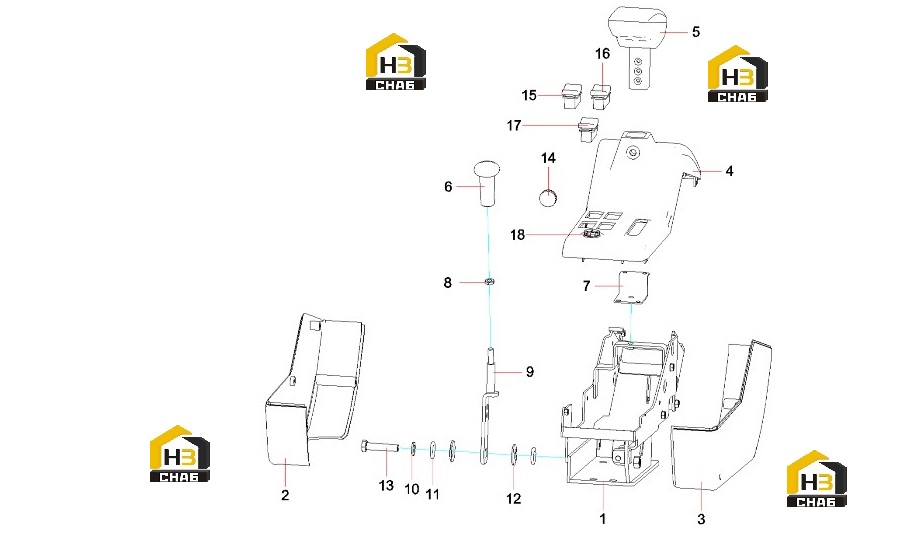

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:right armrest box framework

Каталожный номер:60292210

Комплект:1

Примечание:

№ на схеме:2

Наименование:right armrest box left shell

Каталожный номер:60259930

Комплект:1

Примечание:

№ на схеме:3

Наименование:right armrest box right shell

Каталожный номер:60259929

Комплект:1

Примечание:

№ на схеме:4

Наименование:right armrest box upper cover

Каталожный номер:60259928

Комплект:1

Примечание:

№ на схеме:5

Наименование:hand rail

Каталожный номер:60259927

Комплект:1

Примечание:

№ на схеме:6

Наименование:throttle handle

Каталожный номер:60259934

Комплект:1

Примечание:

№ на схеме:7

Наименование:upper cover anchor

Каталожный номер:60259920

Комплект:1

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:A210307000012

Комплект:1

Примечание:

№ на схеме:9

Наименование:throttle handle

Каталожный номер:60259934

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000637

Комплект:1

Примечание:

№ на схеме:11

Наименование:drawing wire cushion

Каталожный номер:60292653

Комплект:2

Примечание:

№ на схеме:12

Наименование:mat

Каталожный номер:60295005

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000028

Комплект:1

Примечание:

№ на схеме:14

Наименование:hand rail limit

Каталожный номер:60259923

Комплект:1

Примечание:

№ на схеме:15

Наименование:rocker switch

Каталожный номер:60306443

Комплект:1

Примечание:

№ на схеме:16

Наименование:rocker switch

Каталожный номер:60306444

Комплект:1

Примечание:

№ на схеме:17

Наименование:rocker switch

Каталожный номер:60306445

Комплект:1

Примечание:

№ на схеме:18

Наименование:battery switch key

Каталожный номер:60306442

Комплект:1

Примечание:
