Гидроцилиндр 13011011

← Насос плунжерный 60221699 Пластины защитные 13796569 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

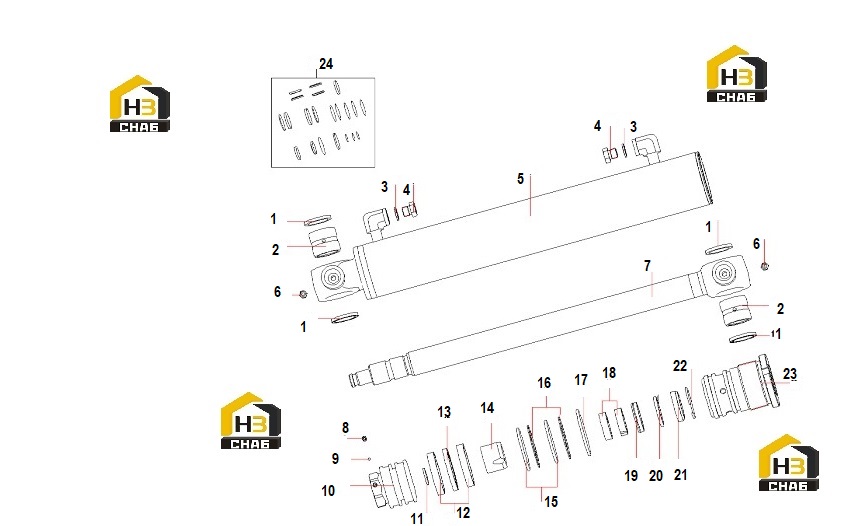

№ на схеме:1

Наименование:Ring,dust

Каталожный номер:60022526

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bushing

Каталожный номер:11715474

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer 14JB982

Каталожный номер:A210434000007

Комплект:2

Примечание:

№ на схеме:4

Наименование:Plug, screw

Каталожный номер:A210333000010

Комплект:2

Примечание:

№ на схеме:5

Наименование:Cylinder Assem. ZX16.3.6.2

Каталожный номер:13021419

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cup, oil M8x1JB7940.1

Каталожный номер:A210804000001

Комплект:1

Примечание:

№ на схеме:7

Наименование:Piston Rod ZX16.3.6.1

Каталожный номер:13021418

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210206000001

Комплект:1

Примечание:

№ на схеме:9

Наименование:Steel Ball

Каталожный номер:A210661000015

Комплект:1

Примечание:

№ на схеме:10

Наименование:Piston ZX16.3.6-2

Каталожный номер:13021416

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:A210609000103

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, guide, UP

Каталожный номер:A880803040003

Комплект:2

Примечание:

№ на схеме:13

Наименование:Seal, OK-ring

Каталожный номер:A880806030220

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sleeve,buffer

Каталожный номер:11718941

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring 58x3.55GB3452.1

Каталожный номер:A210609000164

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, retainer

Каталожный номер:24004188

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:A210609000168

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring,guide

Каталожный номер:B230101001898

Комплект:2

Примечание:

№ на схеме:19

Наименование:Ring,seal

Каталожный номер:B230101000944

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring,seal

Каталожный номер:B230101001113

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring,dust

Каталожный номер:B230101001381

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, retaining

Каталожный номер:A210417000045

Комплект:1

Примечание:

№ на схеме:23

Наименование:Guide Sleeve ZX16.3.6-1

Каталожный номер:13021415

Комплект:1

Примечание:

№ на схеме:24

Наименование:Oil Cylinder Repair Kit

Каталожный номер:60266035

Комплект:1

Примечание:
