Замок блокировки 13016750

Замок блокировки 13016750

← Тяга ковша 13016750 Шильдики 13689639 →

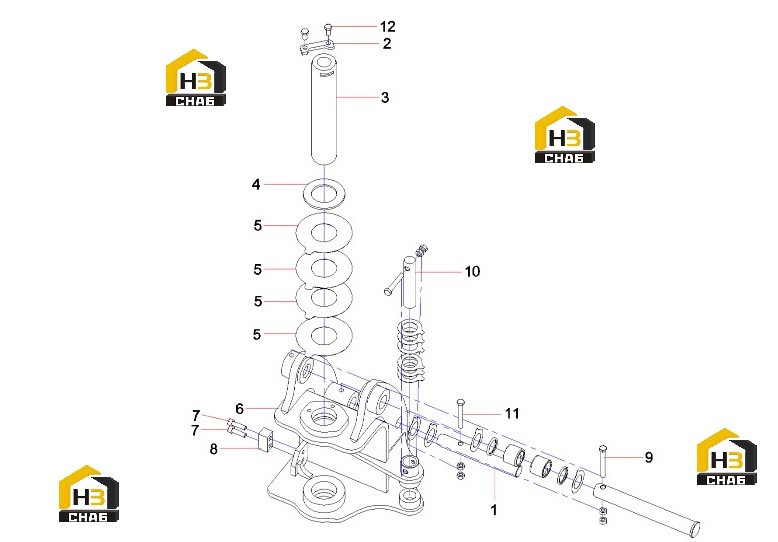

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Shaft
Каталожный номер:12980305
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Plate
Каталожный номер:13002020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Shaft
Каталожный номер:13000270
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Spacer
Каталожный номер:13000222
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Shim
Каталожный номер:A820102010779
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Support
Каталожный номер:12997884
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:A210204000215
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Limit block
Каталожный номер:13002030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M10x90GB5783 10.9
Каталожный номер:A210111000270
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shaft
Каталожный номер:13000320
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M10x80GB5783-00 10.9
Каталожный номер:A210111000295
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:A210111000199
Комплект:2
Примечание:
