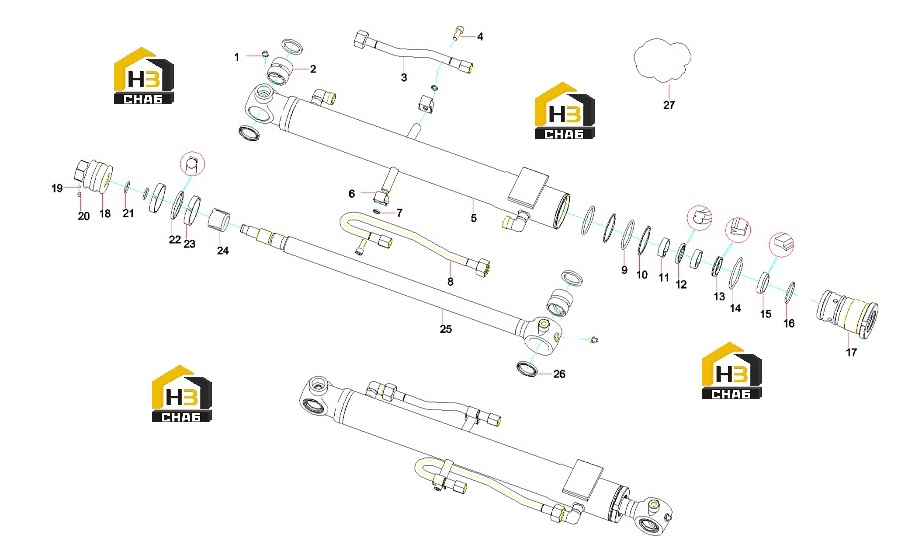

Цилиндр стрелы 13010965

← Цилиндр стрелы 13010966 Комплектующие экскаватора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cup, oil M8x1JB7940.1

Каталожный номер:A210804000001

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bushing

Каталожный номер:11715474

Комплект:2

Примечание:

№ на схеме:3

Наименование:Oil tube component I ZX16.3.1.3

Каталожный номер:13008037

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:2

Примечание:

№ на схеме:5

Наименование:Cylinder Assem. ZX16.3.1.2

Каталожный номер:13018654

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe Clamp ZX16.3.1-5

Каталожный номер:13008028

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:8

Наименование:Oil tube component II ZX16.3.1.4

Каталожный номер:13008039

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring 50x3.55GB3452.1

Каталожный номер:A210609000152

Комплект:2

Примечание:

№ на схеме:10

Наименование:-

Каталожный номер:11945707

Комплект:2

Примечание:

№ на схеме:11

Наименование:Guide ring

Каталожный номер:60017217

Комплект:2

Примечание:

№ на схеме:12

Наименование:Seal ring

Каталожный номер:60000924

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring,seal

Каталожный номер:60017221

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:A210609000068

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring,dust

Каталожный номер:60023714

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring,retainer

Каталожный номер:60023919

Комплект:1

Примечание:

№ на схеме:17

Наименование:Guide Sleeve ZX16.3.1-1

Каталожный номер:13018565

Комплект:1

Примечание:

№ на схеме:18

Наименование:Piston ZX16.3.1-2

Каталожный номер:13018613

Комплект:1

Примечание:

№ на схеме:19

Наименование:Steel Ball

Каталожный номер:A210661000015

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:60068694

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:A210608000109

Комплект:2

Примечание:

№ на схеме:22

Наименование:Ring,seal

Каталожный номер:60022528

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, guide, UP

Каталожный номер:60013716

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bumper Sleeve ZX16.3.1-4

Каталожный номер:13008473

Комплект:1

Примечание:

№ на схеме:25

Наименование:Piston Rod ZX16.3.1.1

Каталожный номер:13018650

Комплект:1

Примечание:

№ на схеме:27

Наименование:sealer packageW11.mifeng

Каталожный номер:13028874

Комплект:1

Примечание:
