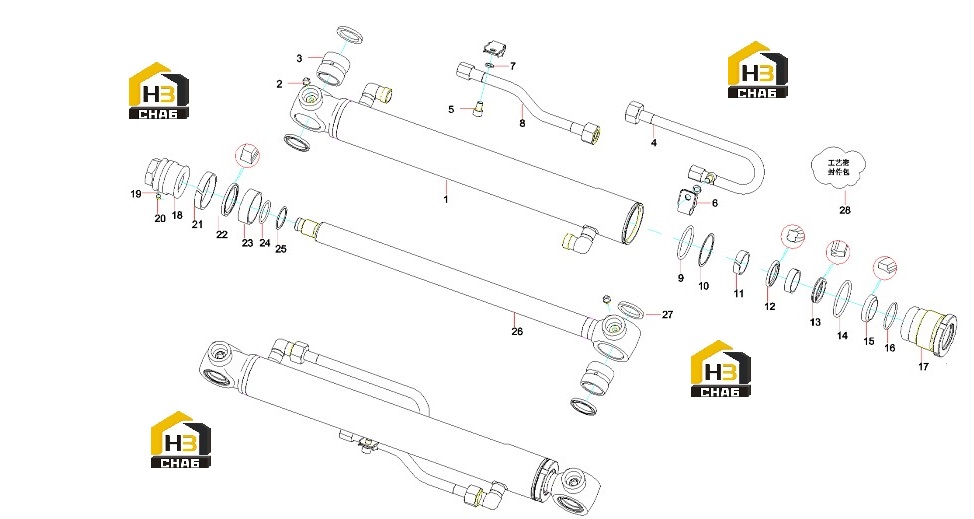

Цилиндр ковша 13010967

← Система электрическая 13479892 Цилиндр стрелы 13010966 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder Assem. ZX16.3.3.2

Каталожный номер:13019452

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cup, oil M8x1JB7940.1

Каталожный номер:A210804000001

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bushing

Каталожный номер:11715474

Комплект:2

Примечание:

№ на схеме:4

Наименование:Oil tube component ZX16.3.3.3

Каталожный номер:13008602

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M8x12GB70.1 10.9

Каталожный номер:A210204000339

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pipe Clamp ZX16.3.1-5

Каталожный номер:13008028

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:8

Наименование:Oil tube component ZX16.3.3.4

Каталожный номер:13008604

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring 45x3.55GB3452.1

Каталожный номер:A210609000060

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring,retainer

Каталожный номер:B210491000141

Комплект:1

Примечание:

№ на схеме:11

Наименование:Guide ring

Каталожный номер:60017217

Комплект:2

Примечание:

№ на схеме:12

Наименование:Seal ring

Каталожный номер:60000924

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring,seal

Каталожный номер:60017221

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 50x3.55GB3452.1

Каталожный номер:A210609000152

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring,dust

Каталожный номер:60023714

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring,retainer

Каталожный номер:60023919

Комплект:1

Примечание:

№ на схеме:17

Наименование:guide sleeve ZX16.3.5-2

Каталожный номер:13019449

Комплект:1

Примечание:

№ на схеме:18

Наименование:Piston ZX16.3.5-1

Каталожный номер:13019448

Комплект:1

Примечание:

№ на схеме:19

Наименование:Steel Ball

Каталожный номер:A210661000015

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:60068694

Комплект:1

Примечание:

№ на схеме:21

Наименование:FR-ring, guide

Каталожный номер:B230101000384

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seal, OK-ring

Каталожный номер:B230101000192

Комплект:1

Примечание:

№ на схеме:23

Наименование:Guide Ring

Каталожный номер:A880803040032

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring 30x2.65GB3452.1

Каталожный номер:A210608000122

Комплект:1

Примечание:

№ на схеме:25

Наименование:Retainer ring

Каталожный номер:24003725

Комплект:1

Примечание:

№ на схеме:26

Наименование:Piston Rod ZX16.3.3.1

Каталожный номер:13019450

Комплект:1

Примечание:

№ на схеме:28

Наименование:sealer packageW13.mifeng

Каталожный номер:13029044

Комплект:1

Примечание:
