Соединители шлангов гидромоторов 13784011

← Соединения гидрораспределителя 13784011 Соединение шлангов цилиндров 13784011 →

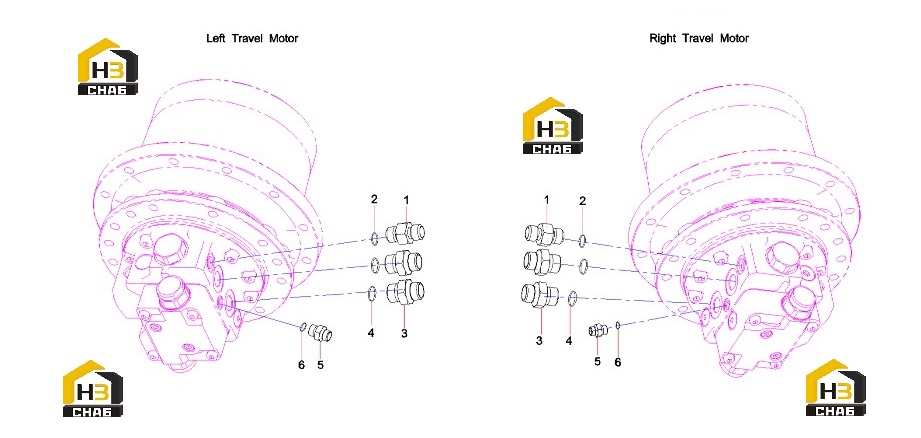

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000844

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:2

Примечание:

№ на схеме:3

Наименование:Joint

Каталожный номер:11287446

Комплект:4

Примечание:

№ на схеме:4

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:4

Примечание:

№ на схеме:5

Наименование:Adaptor

Каталожный номер:60227028

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-ring 7.8x1.9JISB2401

Каталожный номер:A210608000097

Комплект:2

Примечание:
