Соединения и переходники гидравлики 13483963

← Трубопровод гидравлической системы 13483963 Клапан управляющий ходовой (часть 1) 60129665 →

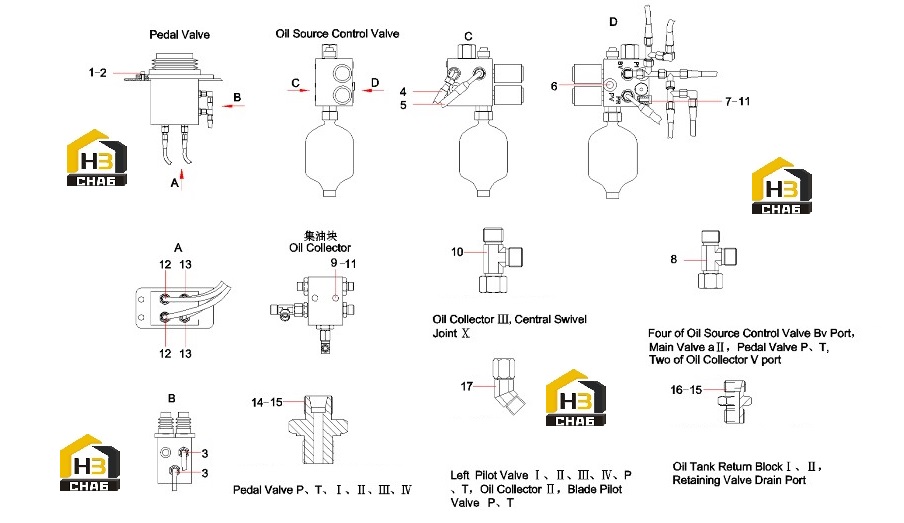

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:3

Наименование:Hose

Каталожный номер:60120224

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103004593

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:A831213035000

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plug, screw

Каталожный номер:B210780000164

Комплект:3

Примечание:

№ на схеме:7

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:2

Примечание:

№ на схеме:8

Наименование:Joint, pipe

Каталожный номер:B210780000014

Комплект:9

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000093

Комплект:2

Примечание:

№ на схеме:10

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:-

Комплект:6

Примечание:Modification or other

№ на схеме:12

Наименование:Rubber Hose

Каталожный номер:60227817

Комплект:4

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:B210780000174

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fitting, pipe

Каталожный номер:21011540

Комплект:6

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:-

Комплект:9

Примечание:Modification or other

№ на схеме:16

Наименование:Pipe connector

Каталожный номер:21002815

Комплект:3

Примечание:

№ на схеме:17

Наименование:Pipe connector

Каталожный номер:60175301

Комплект:9

Примечание:
