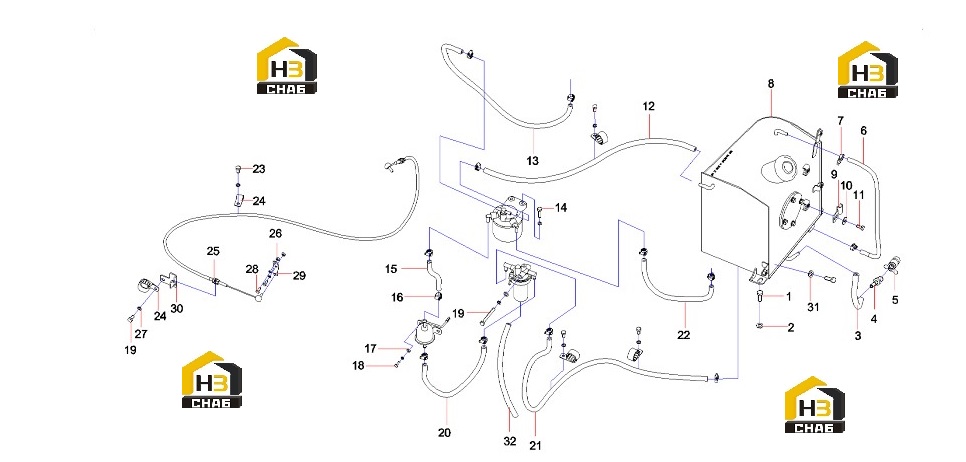

Система топливная 13016440

← Радиатор 60225037 Бак топливный 13100642 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000637

Комплект:3

Примечание:

№ на схеме:3

Наименование:fuel tank drainage tube

Каталожный номер:13473697

Комплект:1

Примечание:

№ на схеме:4

Наименование:Water_out_joint

Каталожный номер:13055186

Комплект:1

Примечание:

№ на схеме:5

Наименование:Valve

Каталожный номер:A229900000882

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fuel pipe

Каталожный номер:13101497

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:8

Наименование:Fuel tank assy

Каталожный номер:13100642

Комплект:1

Примечание:

№ на схеме:9

Наименование:fixed nipSY16C3Y4W.1.3.5-14

Каталожный номер:13216590

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:60060565

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:5

Примечание:

№ на схеме:12

Наименование:Fuel pipe

Каталожный номер:13101498

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fuel pipe

Каталожный номер:13101503

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000293

Комплект:2

Примечание:

№ на схеме:15

Наименование:Fuel pipe

Каталожный номер:13101502

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose ring hoop

Каталожный номер:21053360

Комплект:14

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M8x70GB5783

Каталожный номер:A210111000096

Комплект:1

Примечание:

№ на схеме:20

Наименование:Fuel pipe

Каталожный номер:13101501

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fuel pipe

Каталожный номер:13101500

Комплект:1

Примечание:

№ на схеме:22

Наименование:fuel pipeSY16C3Y4W.1.3.5-13

Каталожный номер:13204398

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:1

Примечание:

№ на схеме:24

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:2

Примечание:

№ на схеме:25

Наименование:throttle guy assembly

Каталожный номер:60275558

Комплект:1

Примечание:

№ на схеме:26

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:24000633

Комплект:6

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210111000078

Комплект:2

Примечание:

№ на схеме:29

Наименование:Accelerator rocker

Каталожный номер:13101496

Комплект:1

Примечание:

№ на схеме:30

Наименование:Accelerator support

Каталожный номер:13101499

Комплект:1

Примечание:

№ на схеме:31

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:1

Примечание:

№ на схеме:32

Наименование:filter drainage tube

Каталожный номер:13303621

Комплект:1

Примечание:
