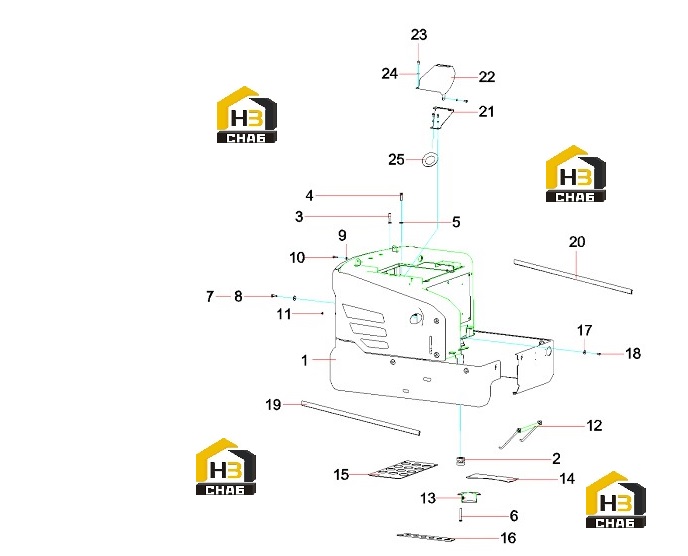

Обвес кабины (часть 2) 13545801

← Обвес кабины (часть 1) 13545801 Обвес кабины 13549567 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:covering parts subassembly

Каталожный номер:13549567

Комплект:1

Примечание:

№ на схеме:2

Наименование:Damper

Каталожный номер:60226782

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000044

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000040

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt M12x80GB5783

Каталожный номер:A210111000127

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:3

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:3

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210405000007

Комплект:11

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:12

Наименование:Battery fixed component

Каталожный номер:12995055

Комплект:1

Примечание:

№ на схеме:13

Наименование:Motor grease

Каталожный номер:13004797

Комплект:1

Примечание:

№ на схеме:14

Наименование:Left front bottom board

Каталожный номер:13004806

Комплект:1

Примечание:

№ на схеме:15

Наименование:Left rear sealing board

Каталожный номер:13004808

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rear bottom seal plate

Каталожный номер:13004807

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:60060565

Комплект:47

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:16

Примечание:

№ на схеме:19

Наименование:cover plate sealant strip

Каталожный номер:13534130

Комплект:1

Примечание:

№ на схеме:20

Наименование:left side beam sealant strip

Каталожный номер:13534131

Комплект:1

Примечание:

№ на схеме:21

Наименование:hydraulic valve installation plate

Каталожный номер:13458165

Комплект:1

Примечание:

№ на схеме:22

Наименование:bulldozing shovel valve installation

Каталожный номер:13458166

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:44

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:25

Наименование:fuel outlet protective sleeve

Каталожный номер:13526615

Комплект:1

Примечание:
