Комплектующие стрелы 13016750

← Редуктор бортовой 60305393 Комплектующие ковша 13016750 →

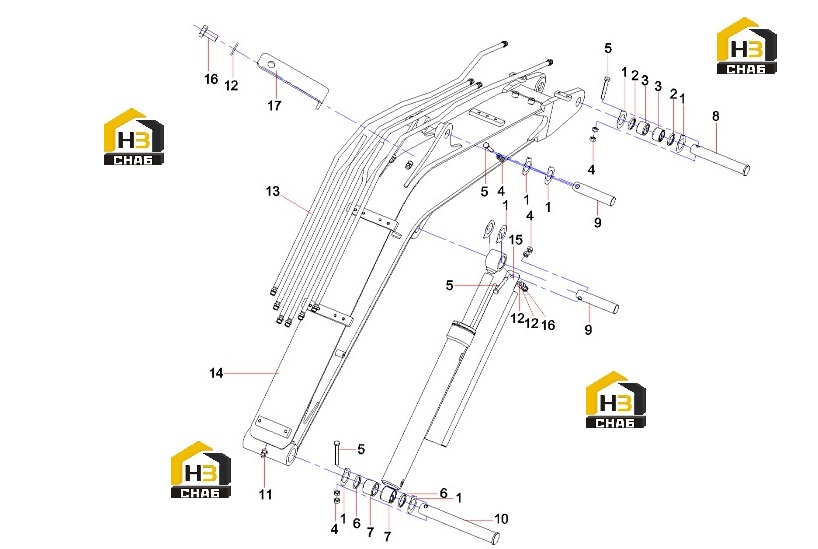

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spacer

Каталожный номер:13000200

Комплект:28

Примечание:

№ на схеме:2

Наименование:Ring,dust

Каталожный номер:60022526

Комплект:12

Примечание:

№ на схеме:3

Наименование:Shaft Sleeve

Каталожный номер:12980716

Комплект:8

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:A210307000036

Комплект:24

Примечание:

№ на схеме:5

Наименование:Bolt M10x65GB5783 10.9

Каталожный номер:A210111000294

Комплект:10

Примечание:

№ на схеме:6

Наименование:Ring,dustproof

Каталожный номер:60022527

Комплект:2

Примечание:

№ на схеме:7

Наименование:Shaft Sleeve

Каталожный номер:12980735

Комплект:2

Примечание:

№ на схеме:8

Наименование:Shaft

Каталожный номер:13003657

Комплект:1

Примечание:

№ на схеме:9

Наименование:Shaft

Каталожный номер:12980395

Комплект:2

Примечание:

№ на схеме:10

Наименование:Shaft

Каталожный номер:12980448

Комплект:1

Примечание:

№ на схеме:11

Наименование:Grease nipple

Каталожный номер:A210804000002

Комплект:7

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:24000637

Комплект:3

Примечание:

№ на схеме:13

Наименование:Pipeline work equipment

Каталожный номер:13004976

Комплект:1

Примечание:

№ на схеме:14

Наименование:Boom

Каталожный номер:13001974

Комплект:1

Примечание:

№ на схеме:15

Наименование:Oil cylinder protecting board

Каталожный номер:13353002

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:2

Примечание:

№ на схеме:17

Наименование:Lamp Bracket

Каталожный номер:13002021

Комплект:1

Примечание:
