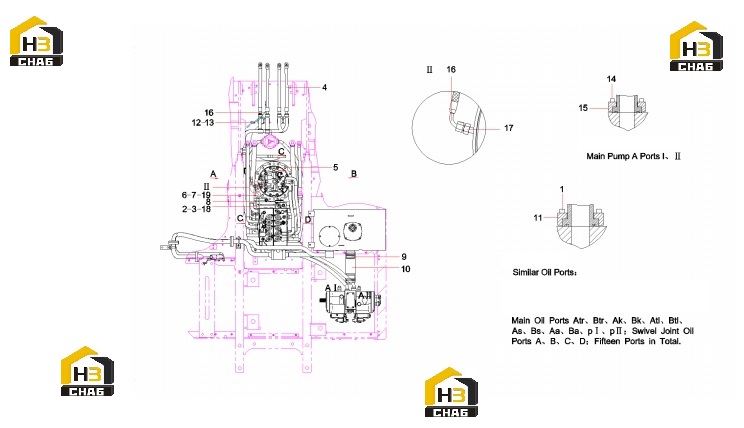

Трубопровод пилотный гидравлической системы 12766251 (часть 2)

← Трубопровод пилотный гидравлической системы 12766251 (часть 1) Соединения пилотного трубопровода 12766251 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:78

Примечание:

№ на схеме:2

Наименование:U-bolt

Каталожный номер:11160698

Комплект:2

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103002294

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt M20x60 GB5783 10.9

Каталожный номер:A210111000062

Комплект:13

Примечание:

№ на схеме:6

Наименование:U-bolt

Каталожный номер:11539392

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:11539370

Комплект:1

Примечание:

№ на схеме:9

Наименование:Anchor ear, T-type

Каталожный номер:A229900004506

Комплект:4

Примечание:

№ на схеме:10

Наименование:Suction hose SY215C9M2K.1.2-1B

Каталожный номер:12841180

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:32

Примечание:

№ на схеме:12

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M12x45 GB70.1 10.9

Каталожный номер:A210204000462

Комплект:8

Примечание:

№ на схеме:15

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:4

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:A831233105800

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector PT1/4-M14

Каталожный номер:A820205002483

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 10 GB96.1

Каталожный номер:60060546

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer 8 GB96.1

Каталожный номер:60060565

Комплект:2

Примечание:
