Трубопровод пилотный 12772926

Трубопровод пилотный 12772926

← Комплектующие поворотной рамы 13207204 Трубопровод управления гидравлической системы 11543868 (часть 1) →

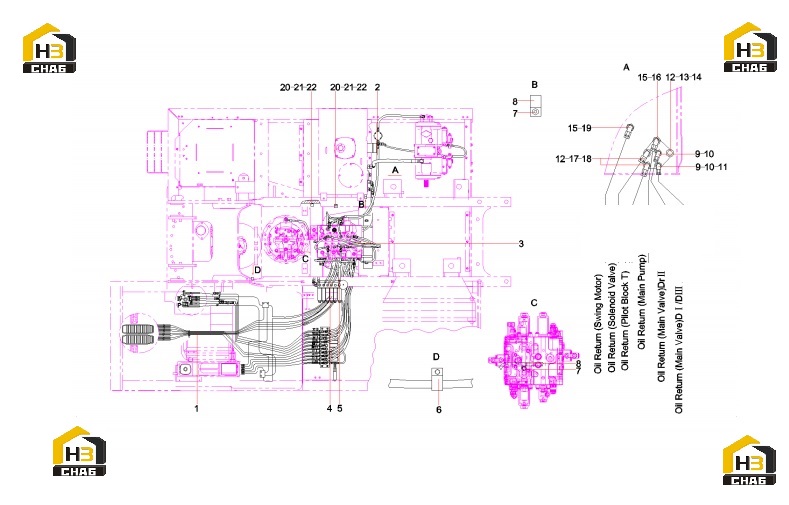

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipeline, PPC
Каталожный номер:11543868
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipeline, main pump
Каталожный номер:11543874
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipeline, main valve
Каталожный номер:12772920
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Lines, solenoid valve
Каталожный номер:12772913
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sleeve, rubber
Каталожный номер:11779657
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clamp, harness
Каталожный номер:60086354
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M12x20 GB5783
Каталожный номер:A210111000199
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Clamp, harness
Каталожный номер:60086357
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector
Каталожный номер:A820205000839
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:A230101000247
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:A230101000243
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connector, internal
Каталожный номер:10077549
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sensor, temperature
Каталожный номер:60060301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-ring
Каталожный номер:A229900001581
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Connector
Каталожный номер:A820205000837
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Connector
Каталожный номер:A820205000838
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Connector, pipe
Каталожный номер:B210780000024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Connector
Каталожный номер:A820205002377
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Clamp, harness
Каталожный номер:60086356
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Washer 10 GB97.1
Каталожный номер:24000637
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Bolt
Каталожный номер:A210111000125
Комплект:2
Примечание:
