Трубопровод гидравлической системы 12772920 (часть 2)

Трубопровод гидравлической системы 12772920 (часть 2)

← Трубопровод гидравлической системы 12772920 (часть 1) Соединители трубопровода гидравлического 12772920 →

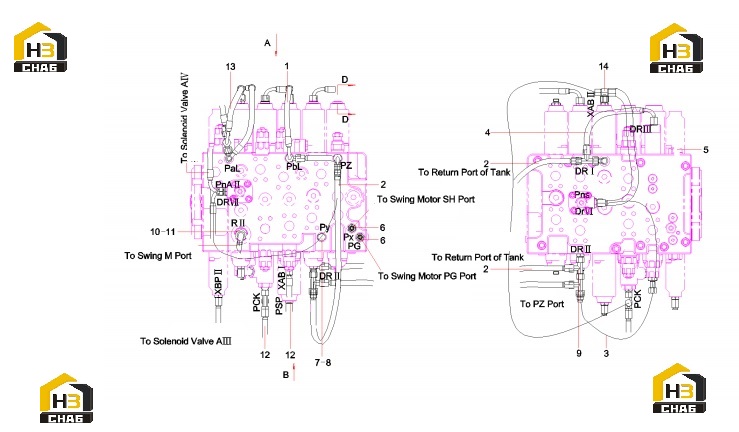

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:B230103004133
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:A831213065000
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose, rubber
Каталожный номер:A831213050000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:B230103003423
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose, rubber
Каталожный номер:B230103000977
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose, rubber
Каталожный номер:B230103000875
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plug
Каталожный номер:A820205001771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector, pipe
Каталожный номер:B210780000170
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connector G1-M30
Каталожный номер:A820205000945
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:B230101000050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose, rubber
Каталожный номер:A831211120000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose
Каталожный номер:B230103002657
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Connector, pipe
Каталожный номер:B210780000172
Комплект:1
Примечание:
