Трубопровод электромагнитного клапана 12772913

Трубопровод электромагнитного клапана 12772913

← Соединители трубопровода гидравлического 12772920 Клапан электромагнитный 60136331 →

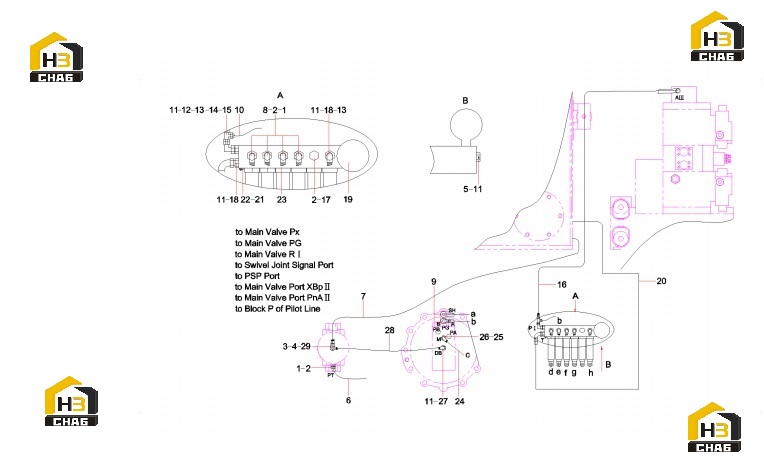

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:A820205000940
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector
Каталожный номер:A820205000962
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring
Каталожный номер:B230101000090
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plug
Каталожный номер:A820205000947
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:60184562
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:B230103005407
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector, pipe
Каталожный номер:B210780001444
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose, rubber
Каталожный номер:B230103000993
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:B230101000049
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Connector, filter
Каталожный номер:12395992
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connector, pipe
Каталожный номер:B210780000024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Connector, pipe
Каталожный номер:B210780000016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Connector, pipe
Каталожный номер:B210780000827
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose, rubber
Каталожный номер:23000905
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Plug
Каталожный номер:A820205001771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Connector G3/8-M18
Каталожный номер:A820205000961
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Accumulator
Каталожный номер:60137145
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hose, rubber
Каталожный номер:B230103003212
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Washer 10 GB93
Каталожный номер:24000512
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Screw M10x80 GB70.1 10.9
Каталожный номер:A210204000358
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Valve GP, solenoid, directional
Каталожный номер:60136331
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Hose
Каталожный номер:B230103004204
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:O-ring
Каталожный номер:B230101000356
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Connector
Каталожный номер:A820205000942
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Connector G3/8-M26
Каталожный номер:A820205000948
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Hose
Каталожный номер:B230103001223
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Connector, pipe
Каталожный номер:B210780001007
Комплект:1
Примечание:
