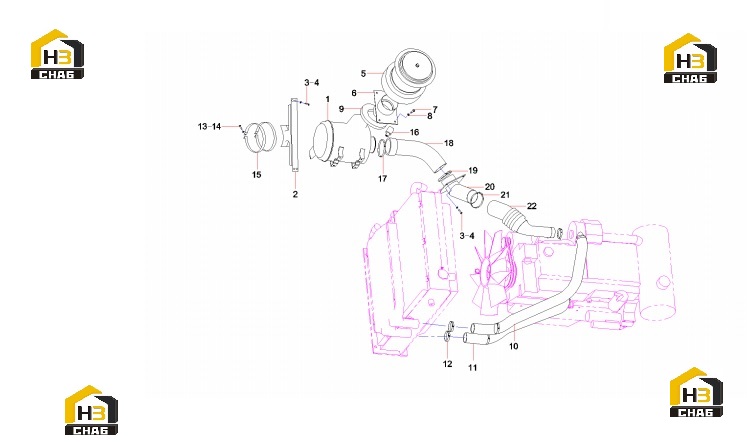

Система впускная a810102070275

← Радиатор 60182015 Датчик давления 60053691 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:air cleaner

Каталожный номер:60207263

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fixed bracket

Каталожный номер:12787225

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M10x25 GB70.1 10.9

Каталожный номер:23000066

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210491000120

Комплект:4

Примечание:

№ на схеме:5

Наименование:Precleaner

Каталожный номер:A222100000410

Комплект:1

Примечание:

№ на схеме:6

Наименование:Air Inlet Connecting Tube

Каталожный номер:12787331

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12x30 GB5783 10.9

Каталожный номер:A210111000202

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer 12 GB97.1

Каталожный номер:24000639

Комплект:8

Примечание:

№ на схеме:9

Наименование:Sponge

Каталожный номер:12786391

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rubber Hose

Каталожный номер:11967007

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rubber Hose

Каталожный номер:11967734

Комплект:1

Примечание:

№ на схеме:12

Наименование:Anchor ear, T-type

Каталожный номер:B229900001059

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt M10x90 GB5783 10.9

Каталожный номер:A210111000270

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:10

Примечание:

№ на схеме:15

Наименование:Air cleaner pipe

Каталожный номер:12634197

Комплект:2

Примечание:

№ на схеме:16

Наименование:Sensor, pressure

Каталожный номер:60053691

Комплект:1

Примечание:

№ на схеме:17

Наименование:Anchor ear, T-type

Каталожный номер:A229900002220

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose, air intake

Каталожный номер:12786537

Комплект:1

Примечание:

№ на схеме:19

Наименование:Anchor ear, T-type

Каталожный номер:A229900002683

Комплект:1

Примечание:

№ на схеме:20

Наименование:Tube, air inlet

Каталожный номер:A810102071277

Комплект:1

Примечание:

№ на схеме:21

Наименование:Anchor ear, T-type

Каталожный номер:A229900002263

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, Inlet

Каталожный номер:A820606011119

Комплект:1

Примечание:
