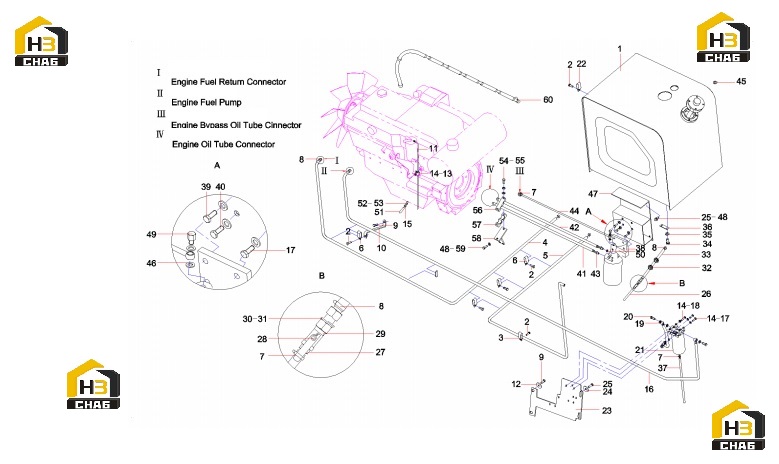

Система топливная 12768519

← Датчик давления 60053691 Бак топливный 12657427 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank GP, fuel

Каталожный номер:12657427

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:6

Примечание:

№ на схеме:3

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:A820606030423

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil-out tube of fuel

Каталожный номер:12503545

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:4

Примечание:

№ на схеме:7

Наименование:Hoop, hose

Каталожный номер:A229900001345

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hoop

Каталожный номер:A210855000003

Комплект:6

Примечание:

№ на схеме:9

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:3

Примечание:

№ на схеме:10

Наименование:Clip

Каталожный номер:A810505990026

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:12691473

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 10 GB96.1

Каталожный номер:60060546

Комплект:2

Примечание:

№ на схеме:13

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:15

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:16

Наименование:Oil-out tube of fuel

Каталожный номер:12828423

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M10x40 GB70.1 10.9

Каталожный номер:A210204000355

Комплект:6

Примечание:

№ на схеме:18

Наименование:Screw M10x80 GB70.1 10.9

Каталожный номер:A210204000358

Комплект:3

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210434000008

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bolt, articulated

Каталожный номер:A210199000016

Комплект:2

Примечание:

№ на схеме:21

Наименование:Filter, fuel (primary)

Каталожный номер:60064763

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bracket SY215C9M2K.1.3.5.9B

Каталожный номер:12875853

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:6

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:11273607

Комплект:1

Примечание:

№ на схеме:27

Наименование:Adapter

Каталожный номер:11331654

Комплект:1

Примечание:

№ на схеме:28

Наименование:Switch, fuel

Каталожный номер:60046622

Комплект:1

Примечание:

№ на схеме:29

Наименование:Adapter

Каталожный номер:11251714

Комплект:1

Примечание:

№ на схеме:30

Наименование:Nut M16 GB6170 10

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:31

Наименование:WASHER 16 GB93

Каталожный номер:24000514

Комплект:1

Примечание:

№ на схеме:32

Наименование:Grommet

Каталожный номер:11348391

Комплект:2

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:11789551

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:35

Наименование:Bolt M16x35 GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:36

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:6

Примечание:

№ на схеме:37

Наименование:Hose AS, primary water filter

Каталожный номер:A820606030737

Комплект:1

Примечание:

№ на схеме:38

Наименование:Base AS, oil filter

Каталожный номер:B229900003360

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bolt

Каталожный номер:12697334

Комплект:1

Примечание:

№ на схеме:40

Наименование:Screw M10x55 GB70.1 10.9

Каталожный номер:A210204000335

Комплект:2

Примечание:

№ на схеме:41

Наименование:Hose, engine oil

Каталожный номер:60091285

Комплект:1

Примечание:

№ на схеме:42

Наименование:Hose, engine oil

Каталожный номер:60091286

Комплект:1

Примечание:

№ на схеме:43

Наименование:Connector

Каталожный номер:11282651

Комплект:4

Примечание:

№ на схеме:44

Наименование:Hose

Каталожный номер:11620654

Комплект:1

Примечание:

№ на схеме:45

Наименование:Gasket SY215C9M2KS.1.3.5-1

Каталожный номер:12931354

Комплект:9

Примечание:

№ на схеме:46

Наименование:copper cushion

Каталожный номер:12697333

Комплект:3

Примечание:

№ на схеме:47

Наименование:Plate GP

Каталожный номер:12025353

Комплект:1

Примечание:

№ на схеме:48

Наименование:Washer 12 GB1230

Каталожный номер:A210491000121

Комплект:6

Примечание:

№ на схеме:49

Наименование:Nut

Каталожный номер:12697332

Комплект:1

Примечание:

№ на схеме:50

Наименование:copper cushion

Каталожный номер:12356467

Комплект:4

Примечание:

№ на схеме:51

Наименование:Pipe, oil drain

Каталожный номер:12213205

Комплект:1

Примечание:

№ на схеме:52

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:53

Наименование:Washer

Каталожный номер:B229900004644

Комплект:1

Примечание:

№ на схеме:54

Наименование:Washer 12 GB93

Каталожный номер:24000513

Комплект:2

Примечание:

№ на схеме:55

Наименование:Screw M12x55 GB70.1 10.9

Каталожный номер:21027533

Комплект:2

Примечание:

№ на схеме:56

Наименование:Clamp, pipe

Каталожный номер:11661387

Комплект:1

Примечание:

№ на схеме:57

Наименование:Clamp, pipe, upper

Каталожный номер:11507757

Комплект:1

Примечание:

№ на схеме:58

Наименование:Bracket

Каталожный номер:11800862

Комплект:1

Примечание:

№ на схеме:59

Наименование:Bolt

Каталожный номер:A210111000038

Комплект:2

Примечание:

№ на схеме:60

Наименование:Plug

Каталожный номер:12034991

Комплект:1

Примечание:
