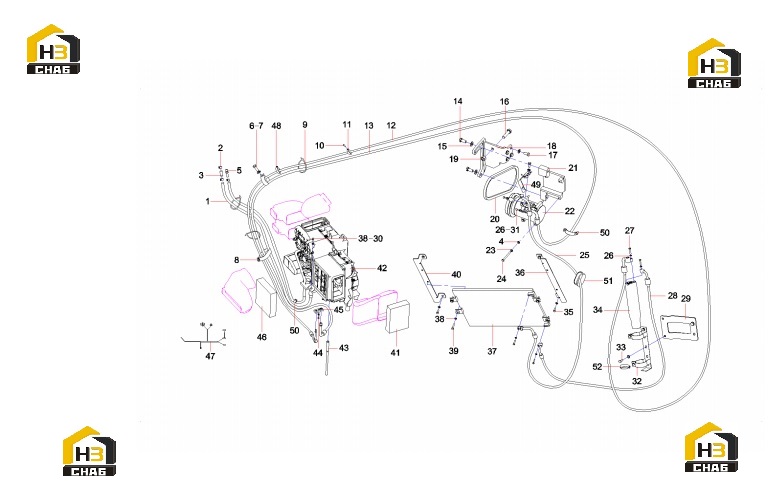

Система кондиционирования воздуха 11566113

← Бак гидравлический 12781596 Комплектующие системы кондиционирования воздуха 60168171 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose SY215C9M2K.1.8-10

Каталожный номер:12926943

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp

Каталожный номер:60166495

Комплект:1

Примечание:

№ на схеме:3

Наименование:reducer tube SY215C9M2K.1.8-17

Каталожный номер:13133606

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 8 GB93

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:10453599

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:9

Примечание:

№ на схеме:7

Наименование:Washer 12 GB97.1

Каталожный номер:24000639

Комплект:13

Примечание:

№ на схеме:8

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:3

Примечание:

№ на схеме:9

Наименование:Strap, nylon (black)

Каталожный номер:A239900000066

Комплект:90

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose, rubber, liquid

Каталожный номер:60001239

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, air intake

Каталожный номер:60001235

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:A210204000343

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210444000001

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M16x55 GB5783 10.9

Каталожный номер:A210111000054

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bracket, compressor

Каталожный номер:11222274

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut M16 GB6170 10

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:20

Наименование:V-belt

Каталожный номер:A230106000321

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plate, adjusting

Каталожный номер:10062285

Комплект:1

Примечание:

№ на схеме:22

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 8 GB97.1

Каталожный номер:24000633

Комплект:6

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210108000097

Комплект:4

Примечание:

№ на схеме:25

Наименование:Hose, exhaust

Каталожный номер:60001232

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer 6 GB97.1

Каталожный номер:24000632

Комплект:8

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210111000081

Комплект:4

Примечание:

№ на схеме:28

Наименование:Liquid rubber hose

Каталожный номер:60167256

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bracket, drying bottle

Каталожный номер:10368409

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M8x25 GB5783 10.9

Каталожный номер:A210111000323

Комплект:14

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:32

Наименование:Support, container, liquid storage

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw M8x16 GB70.1 10.9

Каталожный номер:A210204000340

Комплект:2

Примечание:

№ на схеме:34

Наименование:Container, liquid storage

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:36

Наименование:Bracket, condenser

Каталожный номер:10368407

Комплект:1

Примечание:

№ на схеме:37

Наименование:Condenser AS

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:38

Наименование:Washer 8 GB96.1

Каталожный номер:60060565

Комплект:15

Примечание:

№ на схеме:39

Наименование:Bolt

Каталожный номер:A210111000092

Комплект:4

Примечание:

№ на схеме:40

Наименование:Bracket, condenser

Каталожный номер:10368408

Комплект:1

Примечание:

№ на схеме:41

Наименование:Filter, air, external

Каталожный номер:B222100000660

Комплект:1

Примечание:

№ на схеме:42

Наименование:Air conditioner unit AS

Каталожный номер:60168171

Комплект:1

Примечание:

№ на схеме:43

Наименование:Pipe, drainage

Каталожный номер:A229900009481

Комплект:1

Примечание:

№ на схеме:44

Наименование:Screw

Каталожный номер:A210204000132

Комплект:1

Примечание:

№ на схеме:45

Наименование:Connector, pipe

Каталожный номер:B229900005758

Комплект:1

Примечание:

№ на схеме:46

Наименование:Filter, air, inner

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:47

Наименование:Electrical system, air conditioner

Каталожный номер:10473304

Комплект:1

Примечание:

№ на схеме:48

Наименование:Clamp, pipe

Каталожный номер:60166393

Комплект:3

Примечание:

№ на схеме:49

Наименование:The fixed bracket for the

Каталожный номер:12049464

Комплект:1

Примечание:

№ на схеме:50

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:5

Примечание:

№ на схеме:51

Наименование:Sleeve, rubber

Каталожный номер:11779657

Комплект:1

Примечание:

№ на схеме:52

Наименование:Clip

Каталожный номер:A230200000170

Комплект:1

Примечание:
