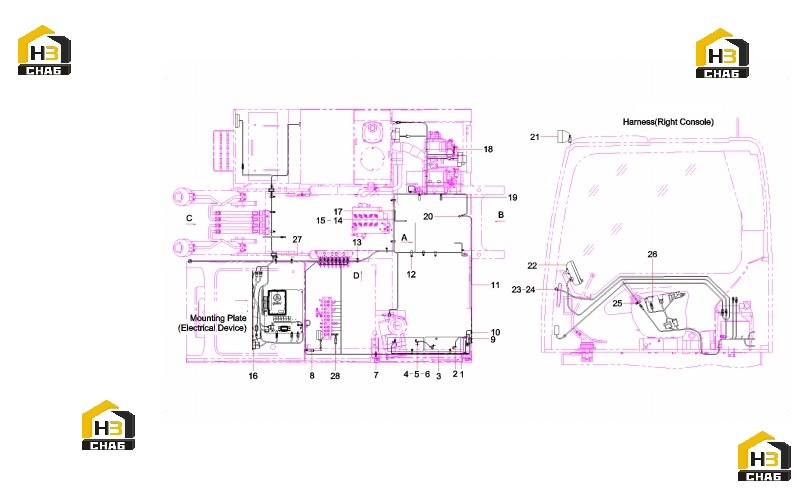

Система электрическая экскаватора 12775560 (часть 1)

← Ковш 12856049 Система электрическая экскаватора 12775560 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wire, power supply

Каталожный номер:60190200

Комплект:1

Примечание:

№ на схеме:2

Наименование:power line SY60.5C.8

Каталожный номер:12537763

Комплект:1

Примечание:

№ на схеме:3

Наименование:Battery

Каталожный номер:A242200000027

Комплект:2

Примечание:

№ на схеме:4

Наименование:Line, power

Каталожный номер:60012793

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector GP, anode, battery, A

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:7

Наименование:Grommet

Каталожный номер:A820606030059

Комплект:1

Примечание:

№ на схеме:8

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:2

Примечание:

№ на схеме:10

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:11

Наименование:Wire, power supply

Каталожный номер:60173565

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 6 GB97.1

Каталожный номер:24000632

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:2

Примечание:

№ на схеме:14

Наименование:Tape, electric, PVC

Каталожный номер:A230200000021

Комплект:1

Примечание:

№ на схеме:15

Наименование:Wire, power supply

Каталожный номер:A810201058132

Комплект:1

Примечание:

№ на схеме:16

Наименование:Step motor driver

Каталожный номер:60236122

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer 8 GB97.1

Каталожный номер:24000633

Комплект:4

Примечание:

№ на схеме:18

Наименование:Clamp, harness

Каталожный номер:60119587

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:7

Примечание:

№ на схеме:20

Наименование:Washer 8 GB96.1

Каталожный номер:60060565

Комплект:1

Примечание:

№ на схеме:21

Наименование:Lamp, working

Каталожный номер:B241100000391

Комплект:2

Примечание:

№ на схеме:22

Наименование:Sany monitor

Каталожный номер:12848576

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:A210204000115

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer 5 GB96.1

Каталожный номер:60238782

Комплект:10

Примечание:

№ на схеме:25

Наименование:Clip

Каталожный номер:A230200000170

Комплект:4

Примечание:

№ на схеме:26

Наименование:Washer 4 GB97.1

Каталожный номер:60060562

Комплект:4

Примечание:

№ на схеме:27

Наименование:Sleeve, rubber

Каталожный номер:11779657

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sensor, negative flow pressure

Каталожный номер:-

Комплект:9

Примечание:Modification or other
