Подшипник поворотный 10473822

← Пол кабины 11540709 Трубопровод пилотный гидравлической системы 12766251 (часть 1) →

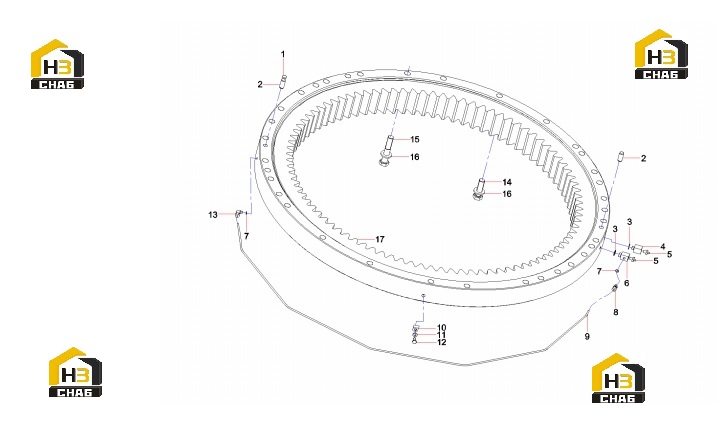

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover

Каталожный номер:A820606030376

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pin

Каталожный номер:A820301012418

Комплект:2

Примечание:

№ на схеме:3

Наименование:Seal, ring

Каталожный номер:A820102010428

Комплект:2

Примечание:

№ на схеме:4

Наименование:Joint, square

Каталожный номер:A820205000955

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:2

Примечание:

№ на схеме:6

Наименование:Joint, square

Каталожный номер:A820205000954

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A820102010474

Комплект:2

Примечание:

№ на схеме:8

Наименование:Connector, pipe

Каталожный номер:A210711000010

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe, hard

Каталожный номер:A820207010191

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp, pipe

Каталожный номер:A820101118370

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10x16 GB5783 10.9

Каталожный номер:A210111000195

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:A210770000195

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M20x70 DIN931 10.9

Каталожный номер:60199487

Комплект:36

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:60039132

Комплект:32

Примечание:

№ на схеме:16

Наименование:Washer 20 GB1230

Каталожный номер:A210491000132

Комплект:68

Примечание:

№ на схеме:17

Наименование:Bearing, swing

Каталожный номер:11841739

Комплект:1

Примечание:
